Распределительные устройства трансформаторной подстанции

Распределительные устройства трансформаторной подстанции

Введение

Трансформаторная подстанция — это важный узел в системе электроснабжения, который помогает преобразовать высокое напряжение в более низкое, удобное для использования в домах, на предприятиях и в социальных учреждениях. Одним из ключевых элементов таких подстанций являются распределительные устройства (РУ). Они отвечают за надежное распределение электроэнергии между потребителями и защиту оборудования от аварий.

Что такое распределительное устройство?

Распределительное устройство представляет собой комплекс электротехнического оборудования, предназначенного для приема, распределения и защиты электроэнергетической системы. Оно включает в себя различные типы коммутационных аппаратов, защитных устройств, измерительных приборов и вспомогательных элементов. РУ выполняют следующие основные функции:

• Прием электроэнергии от высоковольтных линий электропередач.
• Преобразование тока и напряжения до необходимого уровня.
• Коммутация цепей для подключения потребителей и отключения неисправных участков сети.
• Обеспечение надежной изоляции и заземления электрооборудования.
• Мониторинг состояния сети и автоматическое отключение поврежденных участков.

Различают два основных типа распределительных устройств:

Высоковольтные распределительные устройства (ВРУ)

Высоковольтные распределительные устройства предназначены для работы с напряжением свыше 1 кВ. Они используются в крупных промышленных предприятиях, энергетических системах и городских сетях. Основные элементы ВРУ включают выключатели нагрузки, разъединители, предохранители, ограничители перенапряжения и другое оборудование. Для защиты персонала и окружающей среды от воздействия электрического поля и искровых разрядов высоковольтные устройства часто размещаются внутри закрытых помещений или специальных шкафов.

Низковольтные распределительные устройства (НВР)

Низковольтные распределительные устройства работают с напряжением ниже 1 кВ и применяются преимущественно в жилых домах, офисах, торговых центрах и небольших производственных помещениях. Основными элементами НВР являются автоматические выключатели, дифференциальные автоматы, УЗО, реле контроля фаз и прочие защитные аппараты. Эти устройства обеспечивают надежную работу бытовых приборов и техники, предотвращая перегрузки и короткие замыкания.

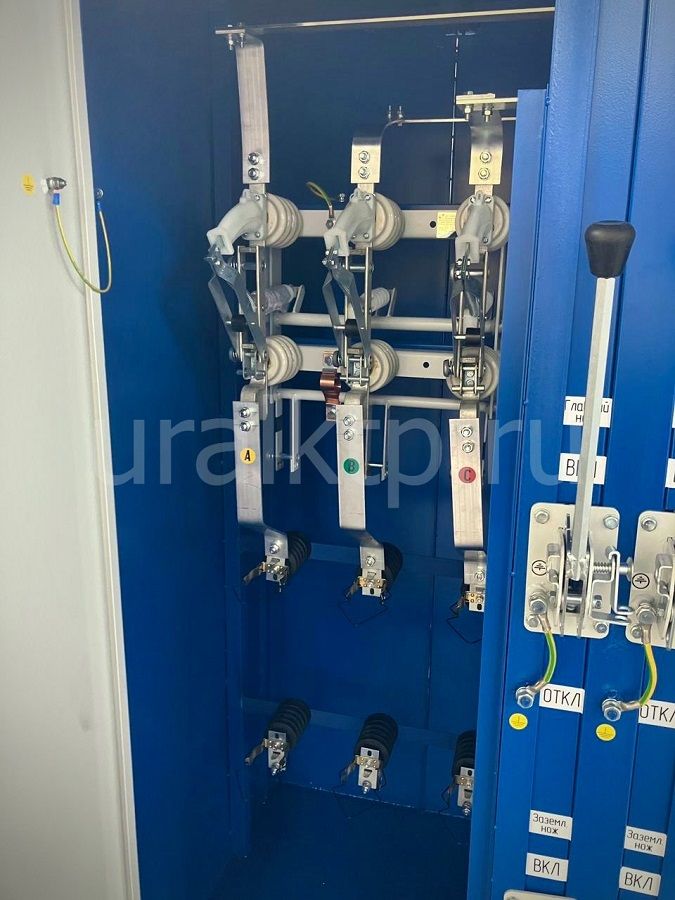

Структура и компоненты распределительного устройства

Рассмотрим подробнее структуру и ключевые компоненты распределительных устройств различных типов.

Выключатели нагрузки

Выключатель нагрузки предназначен для включения и отключения электрических цепей под нагрузкой. Это один из наиболее распространенных видов коммутационного аппарата, используемого в распределительных устройствах. Его конструкция позволяет надежно изолировать контакты при разрыве цепи, обеспечивая безопасность эксплуатации.

Существуют разные виды выключателей нагрузки:

• Вакуумные выключатели: функционируют путем размыкания или замыкания электрической цепи в области вакуума, что предотвращает образование электрической дуги и минимизирует риск повреждения оборудования.
• Масляные выключатели: работают на основе использования трансформаторного масла, которое выполняет функции изоляции и гашения дуги, возникающей при размыкании цепи под нагрузкой.
• Элегазовые выключатели: используют элегаз (сульфур гексафторид) в качестве диэлектрика и средства для гашения электрической дуги

Каждый тип имеет свои преимущества и недостатки, выбор конкретного вида зависит от условий эксплуатации и требований безопасности.

Разъединители

Разъединители служат для полного механического разрыва электрической цепи путем перемещения подвижных контактов относительно неподвижных. Эти аппараты используются исключительно для снятия напряжения с участка линии перед проведением ремонтных работ или заменой оборудования. Важнейшими характеристиками разъединителей являются номинальное рабочее напряжение, ток короткого замыкания и допустимое количество операций переключений.

Типичные конструкции разъединителей:

• Колонковые разъединители: имеют вертикальное расположение контактных ножей, закрепленных на общей раме.
• Горизонтальные разъединители: оборудованы горизонтально расположенными контактами, позволяющими увеличить расстояние между ними и повысить надежность работы.
• Поворотные разъединители: отличаются компактностью благодаря поворотному движению ножей вокруг оси вращения.

Выбор подходящего разъединителя определяется уровнем напряжения, величиной протекающего тока и условиями окружающей среды.

Предохранители

Предохранитель обеспечивает быстрое отключение цепи при возникновении аварийных режимов, таких как короткое замыкание или перегрузка. Он состоит из плавкой вставки, заключенной в защитный корпус, которая расплавляется при превышении допустимого значения тока. После срабатывания предохранитель подлежит замене новым экземпляром аналогичной серии.

Основные характеристики предохранителей:

• Рабочее напряжение: определяет максимальный уровень напряжения, при котором обеспечивается нормальная работа изделия.
• Ток срабатывания: показывает величину тока, при которой начинается процесс перегорания элемента.
• Время-токовая характеристика: отражает зависимость скорости сгорания вставки от величины проходящего через нее тока.

Применение предохранителей позволяет значительно снизить вероятность повреждения дорогостоящих элементов энергосистемы и обеспечить своевременное восстановление работоспособности всей установки.

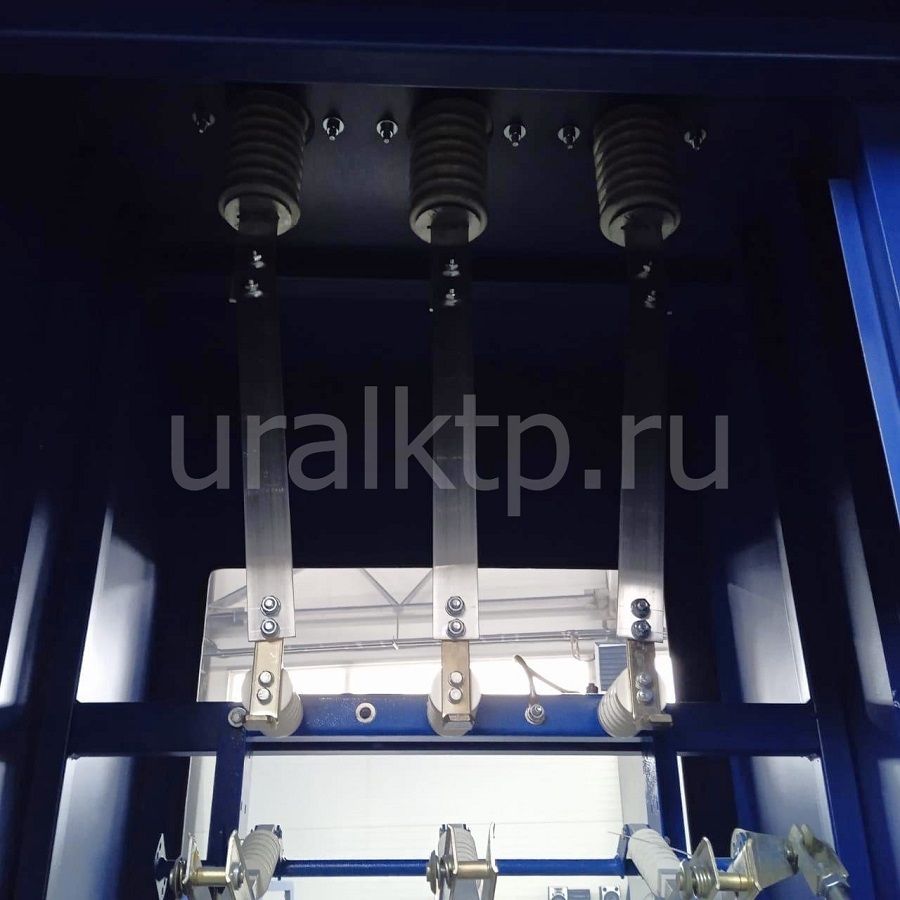

Ограничители перенапряжений

Ограничитель перенапряжений защищает электрические сети и подключенное оборудование от опасных скачков напряжения, вызванных грозовыми разрядами, импульсами молнии или внутренними переходными процессами в сети. Устройство поглощает избыточную энергию, возникающую вследствие изменения режима работы системы, сохраняя стабильность напряжений и предотвращая повреждение чувствительной электроники.

Конструктивно ограничители состоят из полупроводниковых варисторов, диодов или газовых разрядников, установленных последовательно или параллельно защищаемым участкам цепи. Их основное назначение заключается в защите оборудования от разрушительных воздействий кратковременных всплесков напряжения.

Измерительная техника

Измерительные приборы позволяют контролировать состояние сети и отслеживать параметры рабочего процесса. К ним относятся амперметры, вольтметры, ваттметры, частотомеры и многие другие специализированные инструменты. Благодаря использованию современной цифровой технологии измерения стали гораздо точнее и информативнее, позволяя оперативно выявлять отклонения от нормативных значений и предупреждать возможные аварии.

Кроме традиционных аналоговых индикаторов широко распространены современные микропроцессорные контроллеры, оснащенные функцией самодиагностики и возможностью удаленного мониторинга состояния объекта управления. Такие системы способны автоматически анализировать показания датчиков и передавать сигнал тревоги оператору или персоналу дежурной службы при обнаружении неисправности.

Принцип работы распределительного устройства

Принцип функционирования распределительного устройства основан на взаимодействии всех перечисленных выше компонентов. Рассмотрим общий алгоритм действий при нормальной работе системы и при наступлении аварийной ситуации.

Нормальный режим работы

При штатной работе подстанции энергия поступает от внешнего источника питания, проходит через высоковольтные вводы и распределяется по линиям низкого напряжения. Каждое соединение контролируется соответствующими защитными устройствами, такими как автоматические выключатели, предохранители и ограничители перенапряжения. Все операции выполняются дистанционно либо вручную оператором, используя специальные ключи управления.

Аварийный режим работы

В случае возникновения аварийной ситуации система мгновенно реагирует на изменение параметров сети. Например, при коротком замыкании немедленно активируются быстродействующие автоматические выключатели, разрывающие цепь и предотвращающие дальнейшее развитие повреждений. Одновременно включается резервирование питания, восстанавливающее подачу электричества другим потребителям.

Также предусмотрена возможность автоматического повторного включения после устранения причины сбоя, сокращающая время восстановления нормального режима работы.

Современные тенденции развития распределительных устройств

Современные распределительные устройства претерпевают значительные изменения в связи с развитием технологий автоматизации и цифровых решений. Вот некоторые актуальные направления:

Цифровизация процессов управления

Цифровые технологии внедряются во все сферы жизни общества, включая энергетику. Применение интеллектуальных систем управления снижает риск ошибок оператора, повышает эффективность диагностики и улучшает качество обслуживания оборудования. Автоматизированные комплексы помогают своевременно выявить дефекты и принять меры предосторожности задолго до наступления критической ситуации.

Использование облачных сервисов открывает новые возможности дистанционного мониторинга объектов энергетики даже при отсутствии постоянного присутствия специалистов на месте. Это особенно актуально для удаленных районов страны, где обеспечение бесперебойного энергоснабжения приобретает особую важность.

Экологичность материалов и конструкций

Экологические требования становятся всё жестче, вынуждая производителей искать альтернативные материалы и конструктивные решения, снижающие негативное воздействие на окружающую среду. Использование экологичных компонентов способствует уменьшению выбросов вредных веществ и снижению общего углеродного следа предприятий.

Так, широкое распространение получили энергоэффективные силовые трансформаторы, изготовленные из экологически чистых металлов и сплавов, а также высокоэффективные полимерные оболочки для кабелей и проводов, способные выдерживать экстремальные условия эксплуатации без ущерба для экологии региона.

Повышение надежности и ресурса оборудования

Для увеличения срока службы установок инженеры стремятся разрабатывать надежные и проверенные временем технические решения. Новые поколения выключателей, предохранителей и соединительных узлов обладают повышенной износостойкостью и длительным сроком эксплуатации без необходимости замены деталей.

Важность надежного энергоснабжения возрастает одновременно с ростом численности населения городов и увеличением числа энергоемких производств. Поэтому повышение качества продукции становится приоритетом для большинства компаний-производителей распределительных устройств.

Заключение

Таким образом, распределительные устройства играют ключевую роль в обеспечении стабильного и безопасного снабжения энергией конечного потребителя. Эффективность и долговечность их работы зависят от правильного выбора технических характеристик, соблюдения правил монтажа и регулярного технического обслуживания. Постоянное совершенствование существующих технологий и внедрение инновационных решений позволят создать надежные и экономически выгодные инженерные сооружения, способствующие устойчивому развитию экономики и повышению комфорта жизни каждого гражданина нашей страны.
