Киосковые трансформаторные подстанции КТП: универсальная защита и распределение мощности до 2500 кВА

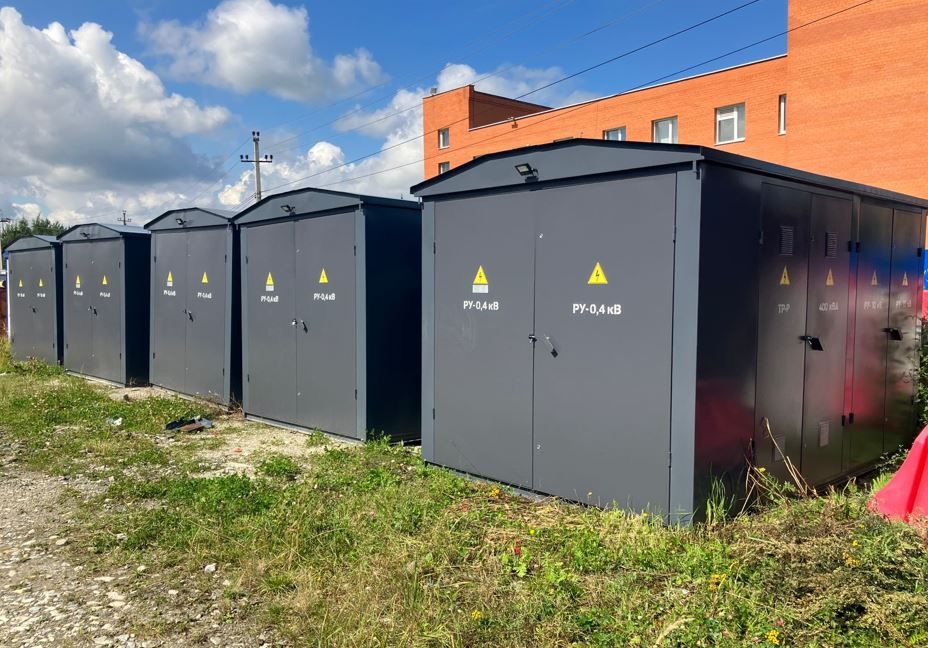

Комплектные трансформаторные подстанции киоскового типа (КТП, КТПН) представляют собой стационарные одно- или двухтрансформаторные распределительные комплексы наружной установки в металлическом корпусе типа «киоск». Оборудование предназначено для электроснабжения широкого круга объектов: промышленных производств, логистических хабов, жилых кварталов городов, коттеджных и дачных поселков, складских комплексов, а также инфраструктурных узлов добывающей отрасли. Подстанции принимают напряжение 6 или 10 кВ, трансформируют его в трехфазное напряжение 0,4 кВ и распределяют нагрузку по отходящим кабельным или воздушным фидерам потребителей.

Киосковые КТП характеризуются высочайшей конструктивной гибкостью: они выпускаются в тупиковом (КТП-Т) и проходном (КТП-П) исполнениях, поддерживают любые комбинации вводов («воздух-воздух», «воздух-кабель», «кабель-кабель») и оснащаются современными системами противоаварийной автоматики, секционирования и коммерческого учета электроэнергии.

Расшифровка условного обозначения КТП

Обозначение киосковой подстанции отражает все конструктивные и схемные особенности конкретного изделия:

2КТПН – Т (П) – В/К – 630 / 10 / 0,4 – У1 – IP54

• 2 — число силовых трансформаторов (если трансформатор один, цифра опускается);

• КТПН — комплектная трансформаторная подстанция наружной установки (киоскового типа);

• Т (или П) — тип схемы первичных соединений стороны ВН: Т — тупиковая, П — проходная (с возможностью подключения в кольцевую магистраль или транзит мощности);

• В/К — исполнение высоковольтного ввода и низковольтного вывода (В — воздушный, К — кабельный);

• 630 — номинальная мощность силового трансформатора в киловольт-амперах (от 25 до 1600 кВА);

• 10 — класс напряжения стороны ВН (6 или 10 кВ);

• 0,4 — номинальное напряжение стороны НН (0,4 кВ);

• У1 — климатическое исполнение (У) и категория размещения на открытом воздухе (1);

• IP54 — степень защиты металлической оболочки подстанции по ГОСТ 14254.

Внутреннее устройство и отсеки киосковой КТП

Корпус КТП представляет собой прочный сварной металлический каркас, обшитый профилированными стальными листами толщиной от 2 мм с нанесением износостойкого порошково-полимерного слоя. Для наружного размещения корпус оптимизирован под степень защиты до IP34: притворы всех дверей оснащены замкнутыми контурами эластичного маслобензостойкого уплотнителя, а вентиляционные решетки оборудованы направленными жалюзи и специальной защитной сеткой, предотвращающей попадание внутрь косых дождевых струй, крупной пыли и посторонних предметов. Внутреннее пространство разделено сплошными металлическими перегородками на три изолированных отсека:

• Отсек распределительного устройства высшего напряжения (УВН): в зависимости от схемы (тупиковая или проходная) комплектуется автогазовыми выключателями нагрузки ВНА-10, вакуумными выключателями, высоковольтными разъединителями РВЗ, предохранителями ПКТ и ОПН. В проходных КТП организуется возможность секционирования высоковольтных вводов, что гарантирует сохранение питания при аварии на одном из питающих лучей.

• Трансформаторный отсек: рассчитан на установку трехфазных силовых трансформаторов серий ТМГ, ТМ или сухих трансформаторов ТСЛ мощностью до 1600 кВА. Отсек снабжен направляющими полозьями для легкой выкатки трансформатора при ремонте, маслоприемником (поддоном) для сбора аварийного объема трансформаторного масла и жалюзийной системой естественной термосифонной вентиляции с защитой IP34.

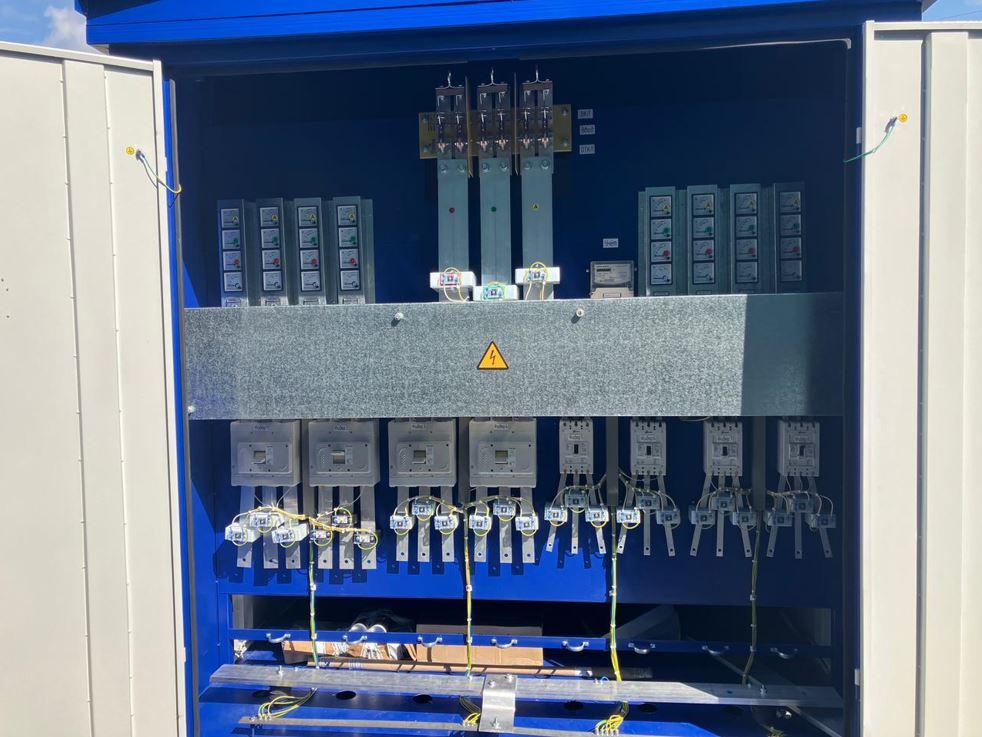

• Отсек распределительного устройства низкого напряжения (РУНН): включает секции вводных аппаратов (стационарные или выдвижные автоматические выключатели либо рубильники серии ВР/РЕ), блок коммерческого или технического учета на базе трансформаторов тока и электронных счетчиков, систему АВР (в двухтрансформаторных 2КТП), отходящие фидерные автоматические выключатели или планочные предохранители-выключатели (ППВТ / ARS). Дополнительно монтируются панели компенсации реактивной мощности (УКРМ), фидер уличного освещения и система собственного обогрева отсека.

Технические характеристики киосковых КТП

• Мощность устанавливаемого силового трансформатора: от 16 до 2500 кВА

• Номинальное рабочее напряжение: сторона ВН — 6, 10 кВ; сторона НН — 0,4 кВ

• Ток термической стойкости на стороне ВН: до 20 кА (1–3 с)

• Ток электродинамической стойкости на стороне ВН: до 51 кА

• Номинальный ток сборных шин РУНН: от 250 до 2500 А

• Степень защиты оболочки подстанции по ГОСТ 14254: IP34

• Условия эксплуатации: районы с умеренным и холодным климатом (от -45 °C до +40 °C для У1; от -60 °C для ХЛ1)

• Сейсмостойкость: до 9 баллов по шкале MSK-64 (специальное исполнение).

Комплекс механических и электрических блокировок

Для абсолютной безопасности оперативного персонала киосковые подстанции нашего производства оснащаются полной системой блокировок в соответствии с ПУЭ:

• Блокировка включения заземляющих ножей разъединителя при включенных главных ножах;

• Блокировка включения главных ножей при активированном заземлителе;

• Блокировка открывания дверей отсека УВН и трансформатора при отключенных заземляющих ножах разъединителя;

• Блокировка оперирования разъединителем под нагрузкой.

Производство и поставка КТП

Киосковые подстанции поставляются в собранном виде (моноблоком) или отдельными крупными транспортными модулями высокой заводской готовности с установленной аппаратурой, шинными мостами и межпанельными соединениями. Поставка включает паспорта оборудования, сертификаты соответствия требованиям ТР ТС, рабочие схемы первичных соединений и принципиальные схемы защит РЗА.
