Правила устройства трансформаторных подстанций: что важно знать

Правила устройства трансформаторных подстанций: что важно знать

Трансформаторная подстанция — это ключевой элемент системы электроснабжения, который помогает преобразовывать высокое напряжение в более низкое и распределять электроэнергию между потребителями. Чтобы всё работало надежно и безопасно, существуют специальные правила и нормы, которые нужно обязательно соблюдать при проектировании, монтаже и обслуживании подстанций. В этой статье мы расскажем о главных требованиях, которые действуют в России.

Нормативы и стандарты

В России основным документом, регулирующим устройство трансформаторных подстанций, являются Правила устройства электроустановок (ПУЭ). Это обязательный свод правил для всех, кто связан с электрическими установками — от проектировщиков до монтажников и обслуживающего персонала. Помимо ПУЭ, есть отраслевые стандарты и технические условия от производителей оборудования, которые тоже нужно учитывать.

Особенно важны следующие разделы ПУЭ:

• Раздел 7 — электрооборудование специализированных установок.
• Глава 7.3 — распределительные устройства и подстанции с напряжением выше 1 кВ.
• Приложение № 3 — классификация помещений по степени взрывоопасности и пожароопасности.

Также учитываются строительные нормы (СНиПы), санитарные и экологические требования.

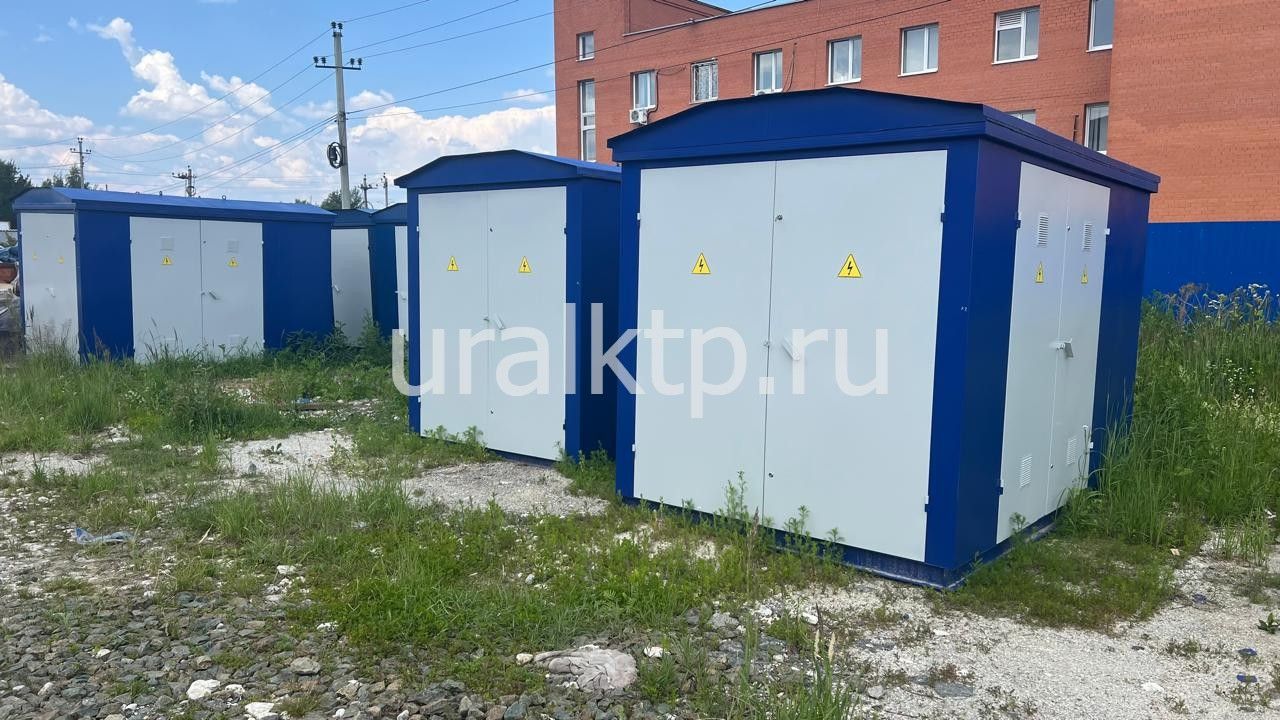

Какие бывают трансформаторные подстанции?

Перед тем как углубляться в правила, стоит понять, какие типы подстанций существуют. Их классифицируют по разным признакам:

По назначению:

• Понижающие — снижают высокое напряжение до более низкого.
• Повышающие— наоборот, увеличивают напряжение для передачи на большие расстояния.
• Распределительные — распределяют электроэнергию между разными потребителями.

По конструкции:

• Закрытые — оборудование находится внутри здания или специального помещения.
• Открытые — установлены на улице, под открытым небом.
• Модульные (контейнерные) — мобильные варианты, часто используемые в полевых условиях.

По числу трансформаторов:

• Однотрансформаторные — Снабжают электроэнергией один объект или группу небольших потребителей.
• Двухтрансформаторные — Могут обеспечивать питание нескольких крупных потребителей одновременно. Либо второй трансформатор может выступать в качестве резервного источника питания.

Как выбрать место для подстанции?

Правильное расположение подстанции — залог надежной работы и безопасности персонала. Вот основные моменты, на которые обращают внимание:

• Подстанция должна располагаться вблизи потребителя энергии, обеспечивая минимальное расстояние передачи электричества.
• Место должно обеспечивать удобный доступ для технического обслуживания и ремонта оборудования.
• Необходимо исключить возможность затопления территории подстанции грунтовыми водами или сточными потоками.
• Должна обеспечиваться защита от механических повреждений, химического воздействия агрессивных сред и атмосферных осадков.
• Территория вокруг подстанции должна иметь достаточно пространства для размещения подъездных путей и подходов обслуживающего персонала.

Требования к зданиям и сооружениям

Если подстанция закрытая, её здание должно соответствовать строительным нормам:

• Стены и перекрытия зданий подстанций выполняются из несгораемых материалов (кирпич, бетон).
• Для открытых подстанций предусматриваются ограждения высотой не менее 1,8 м, оборудованные запирающими устройствами.
• Покрытие крыши и гидроизоляция стен обеспечивают защиту от проникновения влаги внутрь помещений.
• Система вентиляции должна поддерживать оптимальные температурные режимы работы оборудования.
• Все двери и ворота обязаны открываться наружу, обеспечивая быстрое эвакуирование персонала при возникновении аварийных ситуаций.

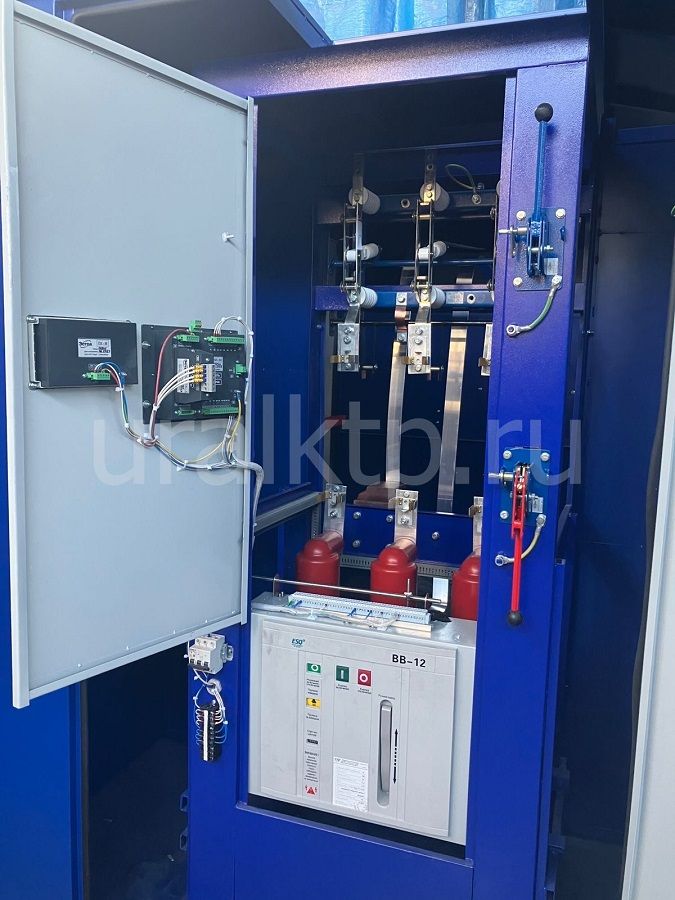

Как устроены распределительные устройства?

Важнейшей частью трансформаторной подстанции являются распределительные устройства (РУ). Их назначение заключается в приеме и передаче электрической энергии потребителю посредством выключателей, разъединителей, предохранителей и другого коммутационного оборудования. Основные требования к РУ включают:

• o Выбор номинального напряжения и тока аппарата, соответствующих расчетным нагрузкам.
• Установка защитных аппаратов (автоматических выключателей, плавких вставок), обеспечивающих отключение поврежденных участков сети.
• Применение надежной изоляции проводников и контактов.
• Использование качественных заземляющих устройств для защиты от поражения электрическим током.

Выбор конкретных аппаратов зависит от нагрузки, условий эксплуатации и требований безопасности.

Электробезопасность — прежде всего

Особое внимание уделяется вопросам электробезопасности при устройстве трансформаторных подстанций. Основными правилами являются:

• Обязательное выполнение защитного зануления и заземления металлических корпусов оборудования.
• Проведение регулярных испытаний состояния изоляции проводов и кабелей.
• Оснащение рабочих мест средствами индивидуальной защиты (резиновые перчатки, коврики, диэлектрическая обувь).
• Организация регулярного инструктажа работников по технике безопасности.
• Соблюдение расстояний безопасного приближения персонала к находящимся под напряжением частям оборудования.

Также рекомендуется устанавливать специальные сигнализационные устройства, предупреждающие персонал о наличии опасного потенциала.

Охрана труда и экология

Работа с трансформаторными подстанциями связана с определенными рисками, поэтому важно:

• Ограничивать воздействие электромагнитных полей (например, с помощью экранирования).
• Использовать системы фильтрации воздуха и шумоподавления, чтобы снизить загрязнение и уровень шума.
• Регулярно контролировать качество воды и почвы в районе подстанции.
• Организовывать правильную утилизацию отходов и устаревшего оборудования.

Эти мероприятия помогают минимизировать негативное влияние трансформаторных подстанций на окружающую среду и здоровье сотрудников.

Пример расчёта мощности трансформатора

Чтобы правильно подобрать трансформатор, рассчитывают его мощность исходя из максимальной нагрузки объекта. Например:

• Максимальная нагрузка — 500 кВт.
• Коэффициент загрузки — 0,8.

Тогда необходимая мощность трансформатора будет:

P тр. = P нагрузки / К загрузки = 500 / 0,8 = 625 кВА

То есть, нужен трансформатор мощностью не менее 625 кВА.

В заключение

Правильное устройство трансформаторных подстанций — это комплексная задача, требующая соблюдения множества норм и правил. От грамотного проектирования, качественного монтажа и регулярного обслуживания зависит не только надежность электроснабжения, но и безопасность людей. Соблюдение всех требований помогает избежать аварий и продлить срок службы оборудования.
