Виды защиты силовых трансформаторов

Силовой трансформатор — самый дорогой и инерционный элемент подстанции. Если его обмотка сгорит из-за виткового замыкания или затяжной перегрузки, простой предприятия затянется на недели: потребуется демонтаж, поиск замены или перемотка, а при разрыве масляного бака — еще и ликвидация пожара. Чтобы локализовать аварию за доли секунды и не допустить разрушения оборудования, на трансформатор ставят комплекс электрических и технологических защит.

Набор защит жестко зависит от мощности, конструкции (масляный с расширителем, герметичный ТМГ или сухой ТСЛ) и схемы самой подстанции. Одни устройства отключают аппарат мгновенно, другие работают с выдержкой времени или просто подают предупредительный сигнал диспетчеру.

Обложка статьи

От каких повреждений защищают силовой трансформатор?

Все нештатные ситуации в работе оборудования делятся на две группы — внутренние (внутри бака и на выводах) и внешние (в отходящей сети).

  • Внутренние повреждения. Сюда относятся межфазные короткие замыкания (КЗ) в обмотках, пробой изоляции на заземленный корпус или магнитопровод, замыкание между соседними витками одной фазы, а также постепенное снижение уровня масла из-за течи. Такие аварии развиваются стремительно: электрическая дуга разлагает масло на горючие газы, давление в баке резко растет.
  • Внешние ненормальные режимы. Это короткие замыкания на шинах 0,4 кВ или в отходящих кабелях, длительные токовые перегрузки, обрыв фазы и перегрев обмоток. Сами по себе они возникают за пределами трансформатора, но если их вовремя не отключить, изоляция перегреется, состарится и пробьет уже внутри бака.

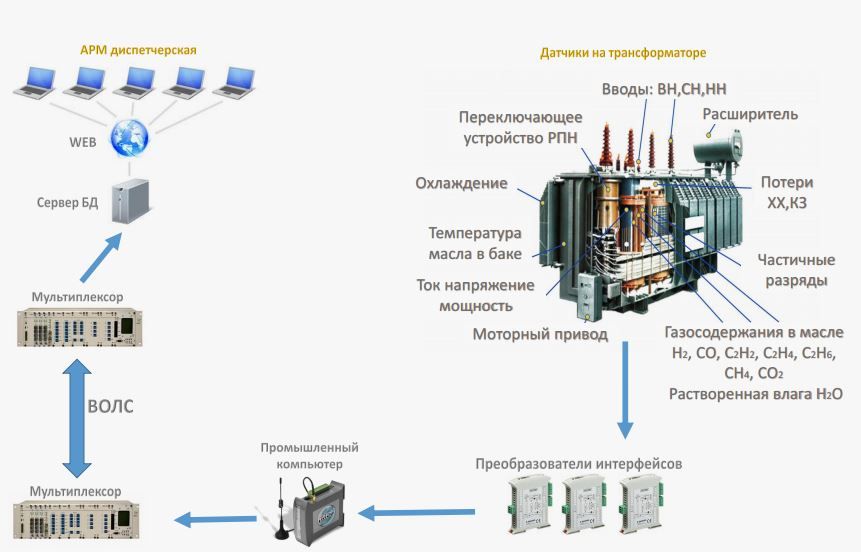

Основные виды защит силовых трансформаторов

Требования к защите прописаны в главе 3.2 ПУЭ. Ниже — базовые типы защит, которые применяются в распределительных сетях 6–10 кВ и на высоковольтных подстанциях 35–110 кВ.

1. Высоковольтные предохранители (ПКТ)

Самый простой и бюджетный способ защиты силовых трансформаторов мощностью от 16 до 1600 кВА в киосковых подстанциях КТП и камерах КСО с выключателями нагрузки. Плавкая вставка мгновенно перегорает при сильном коротком замыкании на выводах или внутри обмоток.

Главный минус предохранителей — они не защищают трансформатор от длительной умеренной перегрузки и удаленных однофазных КЗ на стороне 0,4 кВ. Кроме того, при перегорании только одного из трех предохранителей сеть переходит в опасный неполнофазный режим, от которого страдают подключенные трехфазные электродвигатели.

2. Газовая защита (реле Бухгольца)

Основная защита от внутренних повреждений для масляных трансформаторов с расширительным баком (серии ТМ, ТМН, ТДН). Газовое реле врезается в трубопровод между основным баком и расширителем. Принцип работы основан на физике: любая искра, плохой контакт или витковое замыкание в масле вызывает его разложение с выделением пузырьков газа.

Реле работает в две ступени:

  • На сигнал — при медленном скоплении газов (начальная стадия дефекта) или при падении уровня масла ниже допустимого. У персонала есть время планово вывести трансформатор в ремонт.
  • На отключение — при мощной дуге, когда поток масла и газа резко бьет по лопатке реле. Выключатели по высокой и низкой стороне отключаются без выдержки времени.

Важный нюанс: на герметичные трансформаторы ТМГ классическое газовое реле поставить невозможно — у них нет расширителя и соединительного патрубка. Вместо него на ТМГ применяют реле давления, электроконтактный мановакуумметр и предохранительный клапан для сброса избыточного давления.

3. Продольная дифференциальная токовая защита (ДЗТ)

Быстродействующая электрическая защита, которая сравнивает токи на входе (сторона ВН) и на выходе (сторона НН) через измерительные трансформаторы тока. В нормальном режиме и при внешнем КЗ баланс токов сохраняется (с учетом коэффициента трансформации), и защита молчит. Как только пробой происходит внутри зоны между ТТ — в обмотках или на ошиновке — баланс нарушается, и ДЗТ мгновенно отключает выключатели.

Единственное слабое место дифференциальной защиты — слабая чувствительность к замыканию небольшого числа витков в одной обмотке, поэтому на мощных трансформаторах она всегда работает в паре с газовой защитой.

4. Токовая отсечка (ТО)

Мгновенная защита от сильных многофазных КЗ на выводах и в части обмоток со стороны питания. Ее ставят на трансформаторы до 6,3 МВА, где дорогая дифференциальная защита не требуется по ПУЭ. Ток срабатывания отсечки настраивают с запасом выше максимального тока КЗ за трансформатором (на шинах 0,4 кВ) и выше броска тока намагничивания при включении аппарата под напряжение. За счет этого отсечка не дает ложных срабатываний при пуске, но охватывает не всю обмотку, а лишь ее высоковольтную часть.

5. Максимальная токовая защита (МТЗ)

Универсальная резервная защита, которая реагирует на сверхтоки с заданной выдержкой времени. Она подстраховывает отсечку и газовую защиту при внутренних авариях, а также служит основной защитой от внешних коротких замыканий на шинах 0,4 кВ и отходящих линиях, если не сработал нижестоящий автомат.

Выдержка времени в МТЗ нужна для селективности: при КЗ в цехе сначала должен отключиться местный автоматический выключатель, затем вводной автомат 0,4 кВ, и только если оба отказали — высоковольтный выключатель в ячейке КРУ или КСО.

6. Защита от перегрузок

Ставится на трансформаторы мощностью 400 кВА и выше, если по характеру производства возможен длительный перебор мощности. Реле (или соответствующая ступень микропроцессорного терминала РЗА) настраивается на ток, немного превышающий номинальный, с большой выдержкой времени (обычно 9–15 секунд и более). Чаще всего она действует на предупредительный сигнал диспетчеру, а на необслуживаемых подстанциях — на автоматическую разгрузку (отключение второстепенных потребителей) или отключение самого трансформатора.

7. Защита от однофазных замыканий на землю (ОЗЗ) на стороне 0,4 кВ

В сетях 0,4 кВ с глухозаземленной нейтралью однофазное КЗ на удаленном участке кабеля дает относительно небольшой ток, который высоковольтные предохранители или МТЗ на стороне 10 кВ могут просто «не почувствовать». Чтобы обмотка не сгорела от такого тлеющего замыкания, используют либо специальную защиту на трансформаторе тока в цепи нейтрали (ТТНП), либо правильно настроенный электронный расцепитель вводного автоматического выключателя 0,4 кВ.

8. Температурная и технологическая защита

Критически важна для герметичных масляных трансформаторов ТМГ и сухих трансформаторов ТСЛ.

  • В масляных ТМГ (обычно от 630–1000 кВА) возможна устанавливка манометрического термосигнализатора (например, ТКП-160Сг), маслоукзатель для визуального контроля уровня масла или электроконтактный термометр для контроля верхних слоев масла, а также предохранительный клапан и электроконтактный мановакуумметр (ЭКМ), которые фиксируют опасный рост давления в баке.

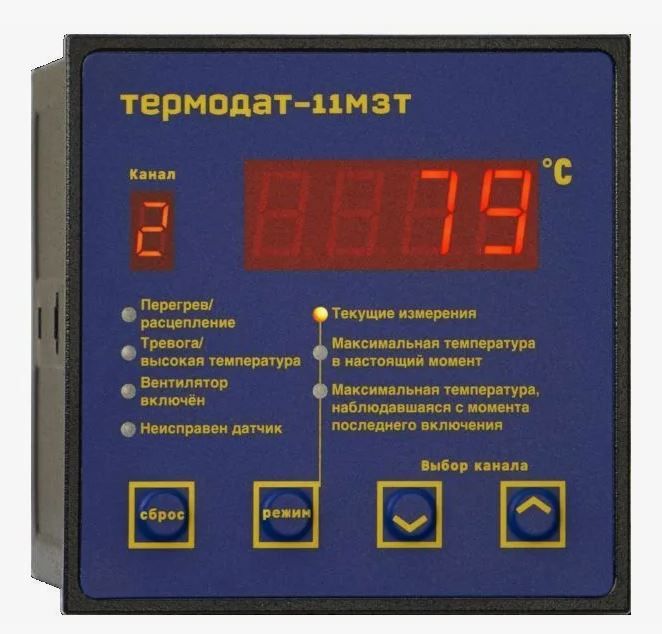

  • В сухих трансформаторах с литой изоляцией в каждую фазу обмотки НН закладывают термодатчики (обычно платиновые PT100 или позисторы PTC), подключенные к электронному блоку тепловой защиты. При нагреве до 130 °C блок включает вентиляторы обдува или подает сигнал, а при достижении 150–155 °C выдает команду на отключение выключателя.

Читайте экспертный обзор: Как выбрать маслоуказатели и клапаны на трансформаторах ТМГ?

Трансформаторный отсек блочной подстанции БКТП с литыми силовыми трансформаторами

Как подбирают комплекс защит по мощности (ориентир по ПУЭ)?

Выбор зависит не от желания сэкономить, а от требований ПУЭ (п. 3.2.53–3.2.62) и типа коммутационного аппарата в ячейке высокого напряжения.

  • Трансформаторы 25–630 кВА (массовые КТП и БКТП). На стороне 6–10 кВ обычно ставят выключатель нагрузки с предохранителями ПКТ (защита от больших внутренних КЗ). Защиту от перегрузок и внешних КЗ берет на себя вводной автоматический выключатель на стороне 0,4 кВ. На ТМГ от 400–630 кВА дополнительно используют предохранительный клапан и мановакуумметр.
  • Трансформаторы 1000–4000 кВА. Вместо предохранителей на стороне 6–10 кВ, как правило, ставят вакуумный выключатель в камере КСО или ячейке КРУ в связке с микропроцессорным терминалом РЗА. В базовый набор входят токовая отсечка, МТЗ, защита от перегрузки, а для внутрицеховых масляных трансформаторов с расширителем — обязательная газовая защита. Для ТМГ и сухих моделей подключают цепи отключения от термосигнализатора и реле давления.
  • Трансформаторы 6,3 МВА и выше (а также 4 МВА при параллельной работе). Применяют полный комплект защит: продольную дифференциальную (ДЗТ), газовую (на баке и на устройстве РПН), МТЗ с пуском по напряжению, защиту от перегрузок, контроль уровня и температуры масла, а также защиту от замыканий на землю в обмотках.

Частые ошибки при выборе и настройке защит

  • Запрос на «реле Бухгольца для ТМГ». В опросных листах и старых проектах регулярно просят укомплектовать герметичный трансформатор ТМГ газовым реле. Конструктивно это невозможно — для ТМГ в проекте нужно закладывать электроконтактный мановакуумметр (ЭКМ) и датчик температуры масла либо менять тип трансформатора на ТМ с расширителем.
  • Неправильный подбор номинала предохранителей ПКТ. Если взять вставку «впритык» по номинальному току трансформатора, предохранитель будет сгорать при каждом включении холостого хода из-за броска тока намагничивания (который в 6–10 раз выше номинала). Если взять с огромным запасом — вставка не защитит обмотку при реальной аварии. Номинал ПКТ всегда выбирают по таблицам заводов-изготовителей с учетом кратности пускового тока.
  • Нарушение селективности с автоматом 0,4 кВ. Если уставка МТЗ на стороне 10 кВ выставлена с минимальной выдержкой времени, любое короткое замыкание на станке или в освещении цеха будет отключать весь высоковольтный фидер и гасить сразу несколько подстанций вместо одного автомата в щитовой.
  • Неподключенные контакты технологических защит. Бывает, что на заводе заказали ТМГ с электроконтактным термометром и ЭКМ, но при монтаже КТП кабель от них до цепи отключения вакуумного выключателя или шкафа сигнализации просто не проложили. В итоге оплаченная защита висит на баке как обычный манометр.

Чтобы разобраться в причинах, этапах и ньюансах замены трансформаторов, читайте статью 👉 Полное руководство по замене силовых трансформаторов ТМГ и ТМ в подстанциях КТП

FAQ Частые вопросы

Обязательно ли ставить вакуумный выключатель и РЗА на трансформатор 1000 кВА, или можно обойтись предохранителями ПКТ?

Для одиночно работающего трансформатора 1000 кВА на напряжении 10 кВ ПУЭ допускают защиту предохранителями ПКТ, если они обеспечивают нужную чувствительность к КЗ (на 6 кВ при 1000 кВА ток уже велик, и там почти всегда ставят выключатель). Однако на практике сетевые компании и крупные предприятия всё чаще закладывают на 1000 кВА вакуумный выключатель с микропроцессорным блоком РЗА — это избавляет от риска неполнофазного режима и позволяет завести сигналы от термодатчиков и реле давления ТМГ на отключение.

Защищает ли вводной автомат 0,4 кВ сам силовой трансформатор?

Да, но только от перегрузки и коротких замыканий, произошедших после него (в сети 0,4 кВ). Если КЗ возникнет внутри обмоток самого трансформатора или на шинах между выводами НН и вводным автоматом, автомат 0,4 кВ отключить питание со стороны 6–10 кВ не сможет — здесь сработают только высоковольтные предохранители или РЗА на стороне ВН.

Какая защита лучше для сухого трансформатора ТСK в здании?

Поскольку в сухом трансформаторе нет масла, газовая защита ему не нужна. Оптимальная связка для ТСK — вакуумный выключатель с МТЗ и токовой отсечкой по стороне 6–10 кВ плюс встроенный блок тепловой защиты с датчиками PT100 в каждой фазе, который выведен на отключение высоковольтного выключателя при перегреве.

Что делать, если сработала газовая защита «на сигнал», но трансформатор продолжает работать?

Оставлять такой сигнал без внимания нельзя. Нужно осмотреть газовое реле через смотровое окно: проверить уровень масла и цвет газа, взять пробу газа и масла на анализ. Воздух в реле может говорить о подсосе через неплотности или недавней доливке масла, а горючий газ с запахом гари — о развивающемся внутреннем дефекте, при котором трансформатор нужно немедленно выводить из работы.

Если вы подбираете силовой трансформатор или комплектуете подстанцию КТП, КСО или КРУ и сомневаетесь, какие защиты потребует сетевая организация под вашу мощность, направьте однолинейную схему или опросный лист — проверим комплектацию на соответствие ПУЭ и поможем согласовать оптимальный вариант без переплат за избыточную автоматику.
