Номинальная мощность трансформатора

В статье раскрывается понятие номинальной мощности трансформатора — максимальной мощности, которую устройство может передавать без перегрева и повреждений. Объясняется важность правильного выбора номинальной мощности для обеспечения надежности электроснабжения, предотвращения аварий и оптимизации затрат. Рассматриваются виды мощности трансформаторов, ключевые факторы, влияющие на выбор номинальной мощности, а также этапы её расчёта. В статье подчёркиваются последствия неправильного подбора мощности и приводятся современные тенденции в трансформаторостроении, направленные на повышение эффективности и долговечности оборудования. Итогом является вывод о том, что грамотный расчет и выбор трансформатора — залог стабильной и безопасной работы энергосистем.

Обложка статьи

Что такое номинальная мощность трансформатора и почему это важно ?

Определение понятия

Трансформаторы играют ключевую роль в передаче электроэнергии, обеспечивая преобразование напряжения между различными уровнями сетевого оборудования. Одним из важнейших технических показателей любого трансформаторного устройства является номинальная мощность. Понимание сути данного параметра позволяет правильно подбирать оборудование, оптимизировать работу энергосистем и избежать аварийных ситуаций.

Номинальная мощность трансформатора — это максимальная активная мощность нагрузки, которую способен передать трансформатор при нормальных условиях эксплуатации без перегрева обмоток и нарушения установленных температурных режимов. Она измеряется в киловольтамперах реактивных (кВА), либо в киловаттах активных (кВт). Номинальную мощность указывают производители на паспортных табличках устройств, в технической документации и каталогах продукции.

Классификация видов мощности трансформаторов

  • Активная мощность (P) — реальная полезная нагрузка, выраженная в ваттах (Вт).
  • Реактивная мощность (Q) — составляющая энергии, расходуемая на создание магнитных полей и токов смещения.
  • Полная мощность (S) — геометрическая сумма активной и реактивной мощностей, выражаемая в вольт-амперах (ВА).

S=P2+Q2

Номинальная мощность часто указывается именно в полной величине (ВА или кВА), поскольку учитывает влияние обеих составляющих: активной и реактивной нагрузок.

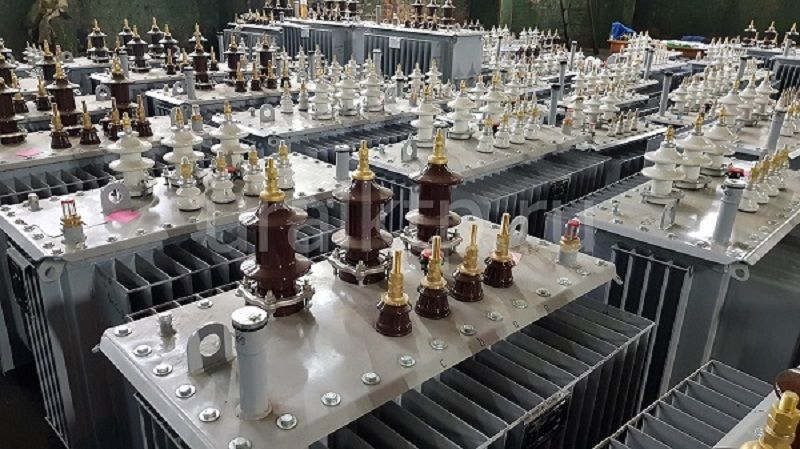

Масляные трансформаторы ТМГ

Почему важна номинальная мощность ?

От правильного выбора номинальной мощности зависит надежность электроснабжения потребителей и срок службы самого трансформатора. Если выбранное устройство имеет недостаточную мощность относительно реальной нагрузки сети, оно быстро перегревается, снижает ресурс изоляции, ухудшается КПД и возникают риски выхода из строя оборудования. Важно учитывать также фактор роста потребления электрической энергии во многих отраслях промышленности и бытового сектора.

Основные причины важности номинальной мощности:

  • Обеспечение надежной передачи необходимой потребителям энергии.
  • Предотвращение преждевременного износа и повреждения элементов конструкции трансформатора.
  • Оптимизация затрат на эксплуатацию путем подбора оптимального соотношения между мощностью устройства и нагрузкой сети.
  • Возможность оперативного перераспределения нагрузки в сложных энергетических системах.

Факторы, влияющие на выбор номинальной мощности трансформатора

При выборе подходящего трансформатора инженеры учитывают ряд ключевых факторов:

Тип нагрузки: различают активную нагрузку (резистивную), индуктивную и емкостную. Каждая требует индивидуального подхода к расчету мощности.Например, при резистивной нагрузке отношение активной мощности к полной примерно равно единице (P/S≈1P/S≈1), тогда как при значительной индуктивности коэффициент снижается.

Коэффициент загрузки: этот показатель определяет степень использования номинальной мощности трансформатора. Рекомендуемый уровень загрузки составляет около 80%–90%, однако в отдельных случаях допустимо временное превышение номинальной мощности до 110%.

Климатические условия: температура окружающей среды существенно влияет на способность охлаждения обмоток трансформатора. Чем выше температура воздуха, тем ниже возможная длительная нагрузка на устройство.

Качество изготовления и материалы: использование современных изоляционных материалов и технологий значительно повышает устойчивость трансформатора к повышенным нагрузкам и обеспечивает длительный срок службы даже при частых режимах перегрузки.

Рисковые факторы: вероятность внезапных скачков нагрузки, коротких замыканий и аварийных отключений должна обязательно учитываться при проектировании системы энергоснабжения.

Расчет номинальной мощности трансформатора

Расчёт оптимальной номинальной мощности осуществляется исходя из следующих этапов:

  • Определение суммарной нагрузки — суммируются активные и реактивные составляющие всех подключенных потребителей.
  • Выбор коэффициента запаса — рекомендуется добавлять запас порядка 10%-20% для учета возможных будущих изменений в схеме подключения и развития инфраструктуры.
  • Проверка теплового режима — производится проверка соответствия условий работы трансформатора требованиям производителей относительно температуры охлаждающей жидкости и окружающей среды.
  • Уточнение стоимости и доступности оборудования — выбирается оптимальный вариант среди представленных на рынке моделей трансформаторов подходящей мощности.

Например, рассмотрим случай проектирования новой распределительной подстанции с предполагаемой максимальной нагрузкой 1 МВт и средней реактивной составляющей 0,5 Мвар. Тогда полная мощность составит:

Sполная=(1)2+(0,5)2=1,12 MBA

Таким образом, рекомендуемая номинальная мощность трансформатора будет около 1,2 MBA с учётом небольшого запаса прочности.

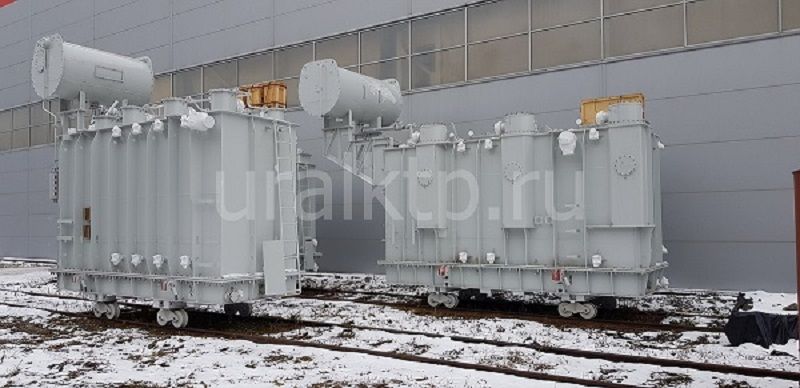

Трансформаторы ТМ

Проблемы, возникающие при неправильной оценке номинальной мощности

Несоответствие выбранной номинальной мощности действительным условиям эксплуатации ведет к ряду негативных последствий:

  • Перегрев обмоток, снижение срока службы и ухудшение свойств изоляции.
  • Повышенные потери энергии, увеличение расходов на электроэнергию.
  • Аварии и выход из строя оборудования, что приводит к финансовым потерям и снижению качества обслуживания потребителей.
  • Нарушение нормативных требований, штрафы и санкции контролирующих органов.

Для предотвращения таких проблем крайне важно проводить тщательные расчеты и предусматривать резервные меры на случай непредвиденного увеличения нагрузки.

Современные тенденции в развитии трансформаторостроения

Современные технологии позволяют создавать трансформаторы с улучшенными характеристиками, такими как:

  • Использование специальных сплавов железа с низким уровнем потерь на гистерезис и вихревые токи.
  • Применение новых типов изоляции, обеспечивающих повышенную термостойкость и долговечность.
  • Разработка компактных конструкций с уменьшенным весом и габаритами при сохранении высоких эксплуатационных характеристик.
  • Автоматизированные системы мониторинга состояния оборудования, позволяющие оперативно выявлять отклонения от нормы и предотвращать аварии.

Эти нововведения способствуют повышению надежности и эффективности энергетического хозяйства страны, снижая расходы на обслуживание и ремонт техники.

Заключение

Подводя итог, выбор номинальной мощности трансформатора определяет возможность надежного функционирования энергетической установки. Грамотный подбор оборудования, правильный расчёт и соблюдение нормативов обеспечивают стабильную передачу электроэнергии потребителям, минимизируют риск поломок и повышают общую эффективность всей системы электроснабжения. Инженеры-электрики должны уделять особое внимание этому аспекту, ведь надёжность и безопасность электросетей зависят непосредственно от грамотного расчёта и выбора соответствующего оборудования.
