Ремонт магнитопровода трансформатора
Процесс ремонта магнитопровода
В процессе ремонта трансформаторов часто требуется либо полная замена, либо восстановление изоляционного слоя стальных листов. Эти работы обычно включают перешихтовку магнитопровода (сердечника).
Чаще всего такая необходимость возникает, когда в качестве изоляционного материала между листами стали используется бумага, а не лак. Со временем бумажная изоляция теряет свои свойства, становится хрупкой и разрушается.
В отличие от этого, лаковая изоляция может служить дольше, но её замена может потребоваться из-за непредвиденных ситуаций, таких как локальные замыкания, пожары в трансформаторе или «пожар в стали».
Виды сердечников
Магнитопровод трансформатора — это ключевой элемент, который обеспечивает эффективное преобразование напряжения и минимизирует потери энергии. Для его производства применяется специальная сталь с ферромагнитными свойствами.
Сердечники трансформаторов можно разделить на несколько типов в зависимости от их конструкции.

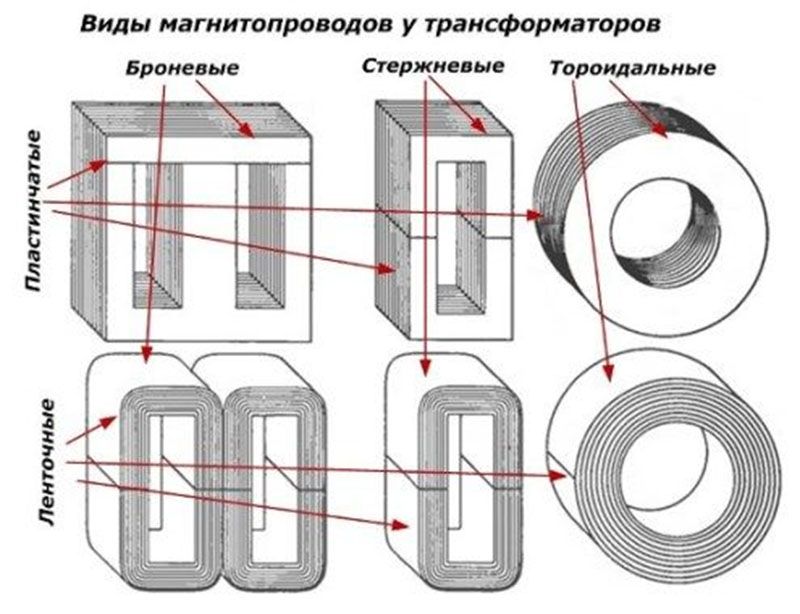

- Броневые сердечники: Эти конструкции имеют форму напоминающую букву «Ш» расположенными на центральном стержне. Восстановление таких сердечников представляет собой довольно трудную задачу из-за их своеобразного строения.
- Тороидальные (кольцевые) сердечники: Эти сердечники представляют собой кольца с прямоугольным сечением. Обмотки располагаются непосредственно на сердечнике, что делает этот тип наиболее энергоэффективным.
- Стержневые сердечники: Обмотки находятся на стержнях, которые соединены между собой ярмом. Такая конструкция позволяет легко осматривать обмотки и упрощает ремонт.
Перечень работ по ремонту магнитопровода
Ремонт магнитопровода трансформатора включает в себя несколько этапов:
- Осмотр активных компонентов и проверка изоляционных слоёв стяжных шпилек.
- Проведение специальных испытаний и подготовка необходимых инструментов.
- Расшихтовка и разборка сердечника.
- Очистка стали от повреждённого межлистового изоляционного слоя.
- Лакировка, сушка и запекание нового слоя изоляции.
- Контроль качества нанесённого лакового покрытия и сборка агрегата.
- Окончательные тестовые испытания сердечника трансформатора.
Эти шаги обеспечивают надёжность и эффективность работы трансформатора, а также продлевают срок его службы.
