Камеры сборные одностороннего обслуживания КСО: назначение, устройство и применение

Камеры сборные одностороннего обслуживания: назначение, устройство и применение

Введение

Камеры сборные одностороннего обслуживания (КСО) представляют собой тип электротехнического оборудования, предназначенного для распределения электрической энергии в промышленных и коммунальных сетях. Они широко используются в различных отраслях промышленности, строительстве и жилищно-коммунальном хозяйстве благодаря своей компактности, надежности и удобству эксплуатации. КСО позволяют обеспечить эффективное распределение электроэнергии, защиту электрических цепей и безопасность персонала.

Назначение сборных односторонних камер

Основная задача камер сборных односторонних — обеспечение надежного и безопасного распределения электроэнергии в распределительных устройствах напряжением до 10 кВ включительно. Эти устройства предназначены для приема, преобразования и передачи электрического тока потребителям. Использование КСО позволяет существенно сократить занимаемую площадь электроустановок, упростить монтаж и обслуживание оборудования, повысить надежность электроснабжения объектов различного назначения.

Основные функции камер КСО:

• Прием и распределение электроэнергии.
• Защита электрических цепей от перегрузок и коротких замыканий.
• Обеспечение безопасности обслуживающего персонала.
• Возможность быстрого подключения и отключения потребителей.
• Простота монтажа и удобство эксплуатации.

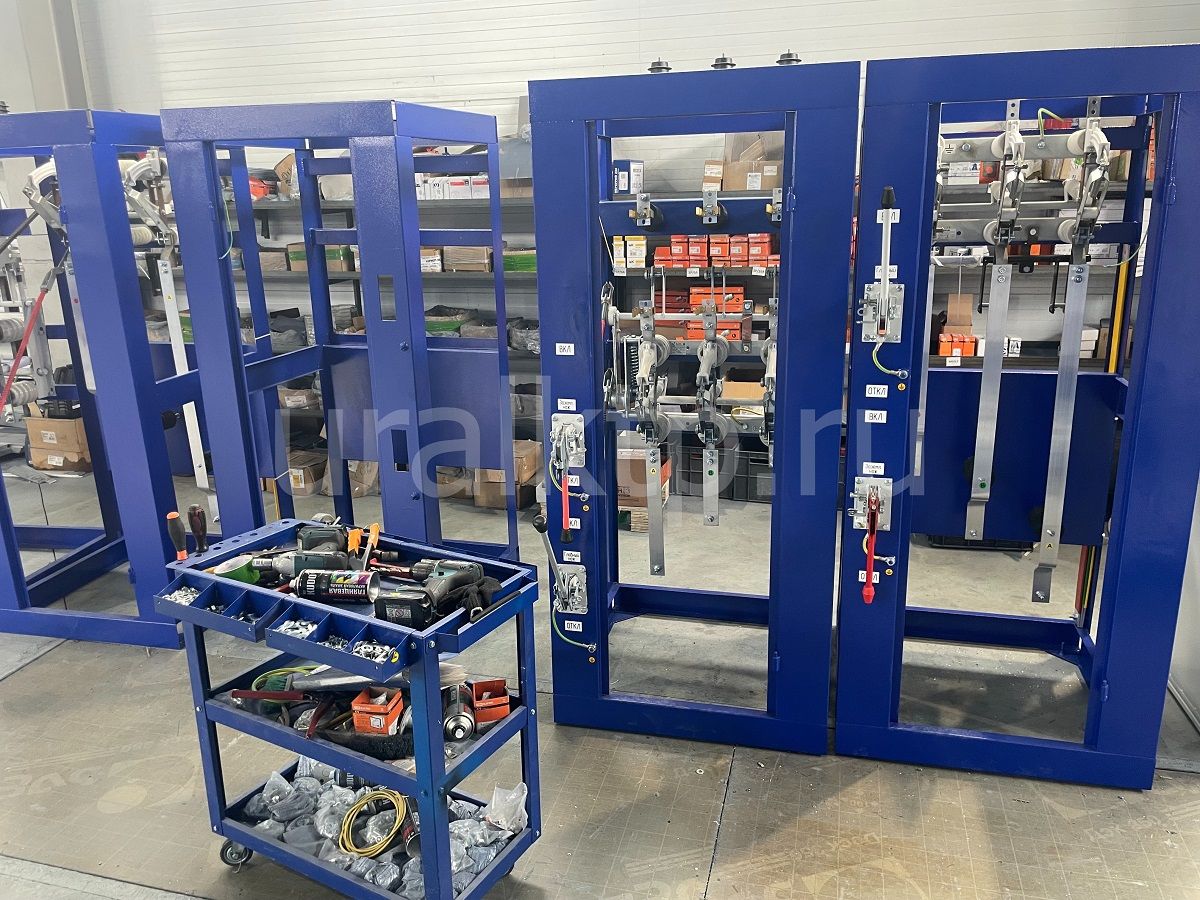

Устройство сборных ячеек КСО

Устройство камер КСО включает следующие основные элементы:

• Корпус камеры: Изготавливается из листового металла толщиной не менее 2 мм, обеспечивает механическую прочность конструкции и защищает внутренние компоненты от внешних воздействий.
• Панель управления: Расположена на передней стороне корпуса, оснащена защитными замками и ключами, предотвращающими несанкционированное проникновение внутрь камеры.
• Автоматические выключатели: Предназначены для защиты сети от токовых перегрузок и короткого замыкания.
• Разъединители: Используются для полного разрыва цепи при проведении ремонтных работ или профилактических осмотров.
• Трансформаторы тока и напряжения: Применяются для измерения значений тока и напряжения в каждой фазе сети.
• Шины питания: Выполняют роль проводников между вводами и выходами камерами.
• Защитная автоматика: Включает предохранительные аппараты и системы контроля состояния изоляции кабеля.

Особенности конструкции КСО:

Все металлические части покрыты антикоррозионным покрытием, обеспечивающим длительный срок службы даже в условиях повышенной влажности воздуха.

Корпус оборудован специальными уплотнениями, препятствующими попаданию влаги и пыли внутрь камеры.

Конструкция предусматривает возможность установки дополнительного оборудования, такого как измерительная аппаратура, сигнализация и телеметрия.

Преимущества сборных камер

Использование камер КСО обладает рядом преимуществ перед традиционными распределительными устройствами:

• Компактность размеров позволяет экономить пространство внутри помещений.
• Высокая степень автоматизации процессов мониторинга и диагностики состояний компонентов облегчает эксплуатацию и снижает затраты на техническое обслуживание.
• Надежность и долговечность обеспечивают бесперебойную работу устройств даже в сложных климатических условиях.
• Быстрая замена вышедших из строя элементов сокращает время простоя и повышает эффективность производства.
• Доступность комплектующих упрощает ремонт и модернизацию существующих установок.

Где применяются ячейки КСО ?

Камеры КСО находят широкое применение во многих сферах человеческой деятельности:

• Промышленность: Для организации внутренних сетей предприятий и заводов, включая металлургию, химическое производство, машиностроение и др.
• Строительство: Используется в системах электроснабжения жилых домов, административных зданий, торговых центров и спортивных сооружений.
• Энергетика: Применяется в качестве коммутационного аппарата на подстанциях низкого напряжения.
• Транспорт: Устанавливаются вдоль железнодорожных путей, автомобильных дорог и линий электропередач.
• Коммунальное хозяйство: Применяют для подачи электричества к насосным станциям водоснабжения, очистительным сооружениям сточных вод и уличному освещению.

Эксплуатационные характеристики камер КСО

Эксплуатационные характеристики камер КСО зависят от типа исполнения, условий окружающей среды и требований конкретного объекта:

Параметр Значение

• Номинальный ток До 1600 А
• Напряжение До 10 кВ
• Частота переменного тока 50 Гц
• Степень защиты IP От IP2X до IP54
• Климатическое исполнение УХЛ1–УХЛ4
• Диапазон рабочих температур От -40°C до +40°C
• Уровень шума Не превышает 85 дБА

Эти показатели делают камеры КСО универсальным решением для большинства ситуаций, связанных с обеспечением качественного энергоснабжения.

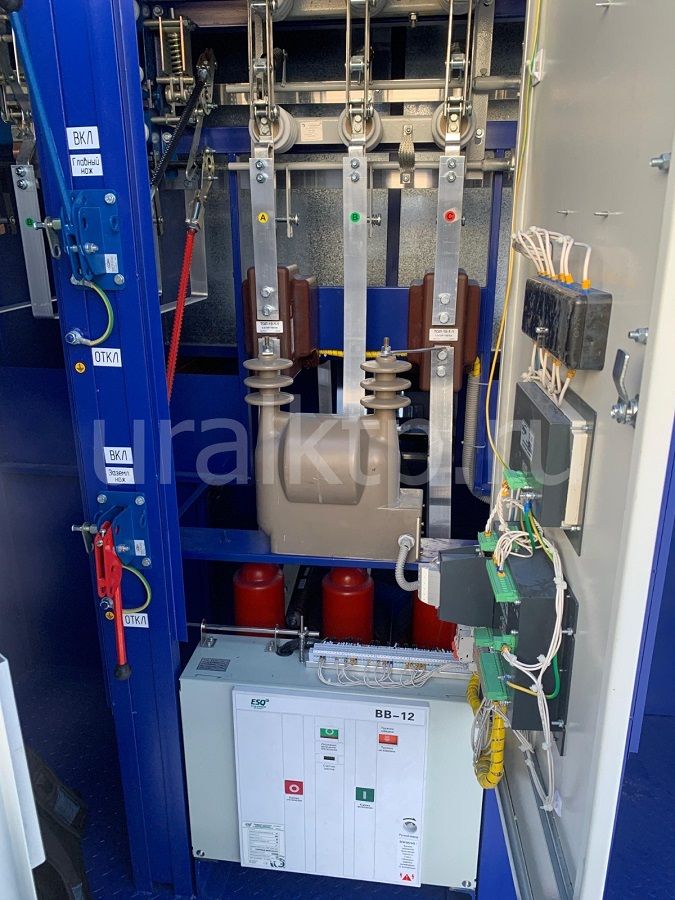

Монтаж и подключение сборных ячеек

Монтаж камер КСО осуществляется специалистами согласно нормативным документам и требованиям производителя. Процесс установки включает следующие этапы:

• Подготовка места размещения: выбор площадки, очистка поверхности, разметка мест крепления.
• Установка основания: закрепление опорных конструкций и выравнивание платформы.
• Сборка основных узлов: соединение корпусов, установка панелей управления, автоматики и другого оборудования.
• Подключение ввода и вывода: присоединение силовых кабелей и проводов заземления.
• Проверка правильности соединений: контроль качества сборки, проверка целостности изоляции.
• Испытательные испытания: тестирование работоспособности всех систем и функций устройства.

Техническое обслуживание камер

Для поддержания исправного технического состояния камер КСО необходимо регулярно проводить профилактические мероприятия, включающие:

• Внешний осмотр: выявление повреждений, загрязнений, коррозии и других дефектов.
• Внутренняя диагностика: проверка контактных соединений, контактов аппаратов, уровня масла трансформаторов.
• Регулировка механизмов: настройка положения переключателей, проверяя состояние подвижных частей.
• Замена расходных материалов: обновление прокладок, уплотнителей, смазывающих веществ.
• Контроль эксплуатационных показателей: мониторинг уровней нагрузки, температуры нагрева, сопротивления изоляции.
• Регулярное проведение технических мероприятий способствует увеличению срока службы камер КСО и минимизации риска аварийных ситуаций.

Заключение

Таким образом, камеры сборные одностороннего обслуживания являются эффективным инструментом для решения задач, связанных с распределением электроэнергии и организацией качественной энергосистемы на объектах разного масштаба и профиля. Их конструктивные особенности, простота монтажа и доступность обслуживания позволяют значительно снизить капитальные вложения и увеличить производительность производственных мощностей предприятия.

Благодаря своим техническим характеристикам и широким возможностям применения, камеры КСО становятся незаменимыми элементами современной инфраструктуры электроэнергетического хозяйства страны. Важно отметить, что правильное использование и своевременное техническое обслуживание камер КСО гарантирует надежное функционирование всей энергетической системы и повышение уровня безопасности работников.
