Высоковольтные разъединители

Что такое высоковольтный разъединитель ?

Высоковольтные разъединители

Высоковольтные разъединители — это устройства, которые служат для размыкания цепей без использования механизма свободного расцепления. Они применяются для подключения и отключения отдельных элементов высоковольтной электрической цепи при отсутствии тока нагрузки, а также для изменения конфигурации цепи.

Назначение

Для того чтобы обеспечить видимый разрыв между выведенными из эксплуатации устройствами и активными токопроводящими частями, используются специальные устройства — разъединители. Это особенно актуально при отключении оборудования для проведения ремонтных работ, поскольку позволяет обеспечить безопасность персонала.

Поскольку разъединители не имеют специальных устройств для гашения дуги, они предназначены для использования в условиях, когда нагрузка отсутствует. Они могут находиться как под напряжением, так и без него.

В случае отсутствия в электрической цепи выключателей для устройств с напряжением 6–10 кВ можно использовать разъединители с небольшими токами. Они имеют гораздо более низкие номинальные характеристики.

Особенности

В отношении обслуживания разъединителей существуют определённые требования:

• Разъединители должны обеспечивать ясный и заметный разрыв цепи, соответствующий уровню напряжения.
• У них должны быть механизмы, которые надёжно фиксируют ножи в обоих положениях: включённом и отключённом. Также необходимы прочные упоры, которые ограничивают угол поворота ножей.
• Разъединители должны работать исправно даже в сложных условиях окружающей среды.
• Изоляционные тяги и опорные изоляторы должны выдерживать механические нагрузки, возникающие в процессе эксплуатации.
• Основные ножи должны быть оснащены блокировкой, которая предотвращает одновременное включение обоих ножей.

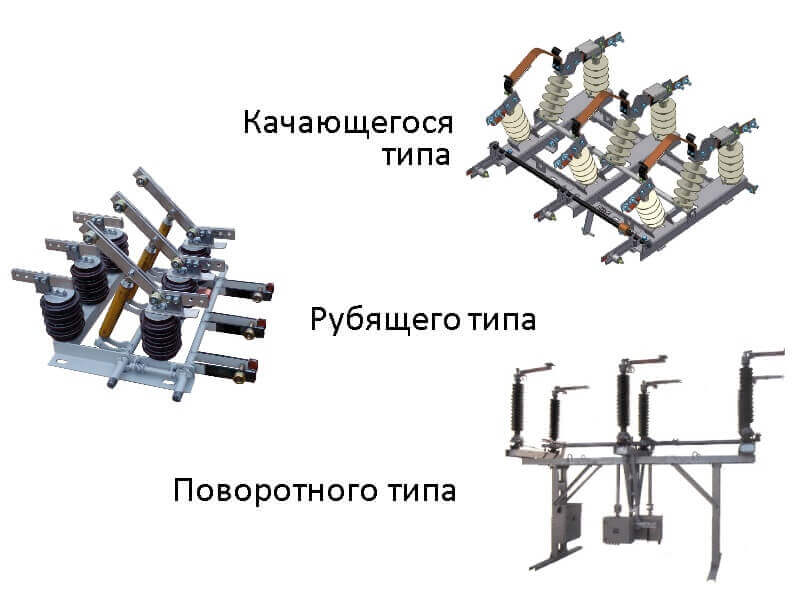

Конструкция разъединителей и их категории

Разъединители на напряжение 6–10 кВ имеют ряд характеристик, которые определяют их особенности:

• Способ монтажа: внутренний или наружный.
• Количество полюсов: однополюсные или трёхполюсные.
• Тип перемещения ножа: вертикально-поворотные или качающиеся.
• Управление трёхполюсными разъединителями осуществляется с помощью рычажных приводов, а однополюсными — изоляционной штангой.

Конструкция разъединителей, предназначенных для установки внутри и снаружи помещения, имеет различия, поскольку они функционируют в разных средах.

Для наружных установок разработаны специальные устройства, которые предотвращают образование наледи. Кроме того, контакты таких разъединителей оснащены дугогасительными рогами.

Выключатели-разъединители

В настоящее время существует большое разнообразие электроустановок, что требует применения новых комбинаций коммутационного оборудования.

Зарубежный опыт показывает, что традиционные разъединители и выключатели следует заменить на современные устройства, которые объединяют функции разъединителя и выключателя.

Эти устройства совмещают в себе функции отключения и разъединения в едином корпусе, что существенно повышает производительность и сокращает занимаемое пространство на подстанции.

Преимущества использования выключателей-разъединителей:

• Обеспечение бесперебойного электроснабжения для конечных потребителей.
• Снижение риска возникновения аварийных ситуаций, поскольку обслуживание первичных цепей сопряжено с повышенной опасностью.
• Повышение уровня безопасности для персонала, снижение вероятности несчастных случаев и ошибок при выполнении работ.

Операции с разъединителями

Все действия по включению и выключению разъединителей в распределительных устройствах должны осуществляться исключительно после проверки положения выключателя в его монтажной позиции. Перед началом работ необходимо визуально осмотреть приводы и разъединители на предмет возможных повреждений.

Все манипуляции с разъединителями должны выполняться осторожно и только с разрешения ответственного лица.

Включение разъединителей можно осуществить вручную, но это нужно делать быстро и без резких движений в конце хода. Если между контактами возникнет дуга, не нужно возвращать ножи, чтобы избежать короткого замыкания. Все действия должны выполняться с осторожностью, а при появлении дуги разъединители нужно немедленно включить.

При отключении разъединителей важно соблюдать осторожность, начиная с пробного движения приводным рычагом. Если возникает дуга, операции временно приостанавливаются до выяснения причин.

Личная безопасность персонала

В процессе работы с высоковольтными выключателями под напряжением, как оператор, так и контролирующее лицо должны находиться в безопасном месте, чтобы избежать травм и защитить сотрудников от воздействия электрической дуги.

Вот несколько ключевых моментов, которые необходимо учитывать для обеспечения безопасности:

• Использование средств индивидуальной защиты (СИЗ). Все сотрудники должны быть обеспечены необходимыми средствами защиты, такими как диэлектрические перчатки, защитные каски и специальные комбинезоны, которые защищают от электрических ударов и механических повреждений.
• Проверка оборудования. Перед началом работы необходимо тщательно проверить состояние высоковольтных выключателей и другого оборудования. Это включает в себя осмотр на наличие видимых повреждений, коррозии или других дефектов, которые могут повлиять на безопасность работы.
• Обучение и инструкции. Персонал должен регулярно проходить обучение безопасным методам работы с высоковольтным оборудованием. Это включает в себя понимание работы высоковольтных выключателей, правил безопасности и действий в чрезвычайных ситуациях.
• Контроль за работой. Все операции с высоковольтными выключателями должны выполняться под контролем опытного специалиста, который может быстро реагировать на любые непредвиденные ситуации. Это особенно важно при работе с несколькими фазами, где каждую фазу следует проверять отдельно.
• Проверка состояния ножей высоковольтных выключателей. После завершения операций необходимо проверить положение ножей высоковольтного выключателя и стационарных заземлителей. Неправильное положение ножей может привести к серьёзным авариям.
• Изоляция и заземление. Перед началом любых работ необходимо убедиться, что высоковольтные выключатели находятся в отключённом состоянии и правильно заземлены. Это минимизирует риск поражения электрическим током.
• Аварийные процедуры. Персонал должен быть знаком с аварийными процедурами и знать, как действовать в случае возникновения электрического удара или другой опасной ситуации. Наличие аптечки первой помощи и средств для оказания экстренной помощи также крайне важно.

Соблюдение всех этих правил безопасности и корректное использование высоковольтных разъединителей — ключевые моменты в работе с высоковольтным оборудованием. Это не только снижает вероятность возникновения проблем, но и гарантирует стабильность электроснабжения, что крайне важно для нормальной работы различных систем и инфраструктуры.
