Высоковольтный элегазовый колонковый выключатель GL-312 F1

Описание

Элегазовый выключатель серии GL-312 предназначен для оперативных включений и отключений оборудования, а также для автоматического отключения токов короткого замыкания в открытых распределительных устройствах (ОРУ) напряжением 110 кВ. Данный элегазовый выключатель с общим трехфазным управлением (индекс F1) обеспечивает стабильную защиту линий электропередачи, трансформаторов и шин на ответственных узловых подстанциях.

Устройство выключателя

Конструкция элегазового выключателя разработана по модульному принципу, что обеспечивает удобство транспортировки, монтажа и последующего обслуживания.

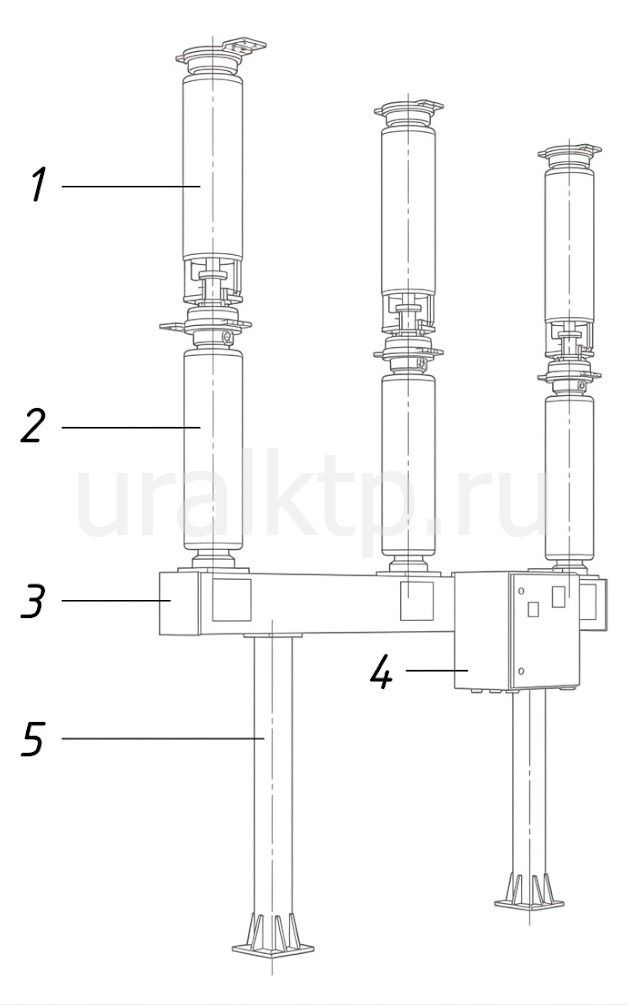

1 - дугогасительная камера (полюс) — герметичный фарфоровый или полимерный изолятор, заполненный элегазом (SF6), внутри которого расположены дугогасительные и главные контакты.

2 - опорный изолятор — обеспечивает необходимый уровень изоляции токоведущей части относительно земли и передает возвратно-поступательное механическое движение от привода.

3 - общая несущая балка (рама) — оцинкованная горизонтальная металлоконструкция, на которой монтируются все три полюса и кинематическая связь.

4 - шкаф пружинного привода — всепогодный нержавеющий шкаф управления, внутри которого расположен механизм взвода, расцепители, цепи вторичной коммутации и плотностной контроль элегаза.

5 - опорные стойки — стальные оцинкованные опоры для крепления выключателя к фундаменту подстанции.

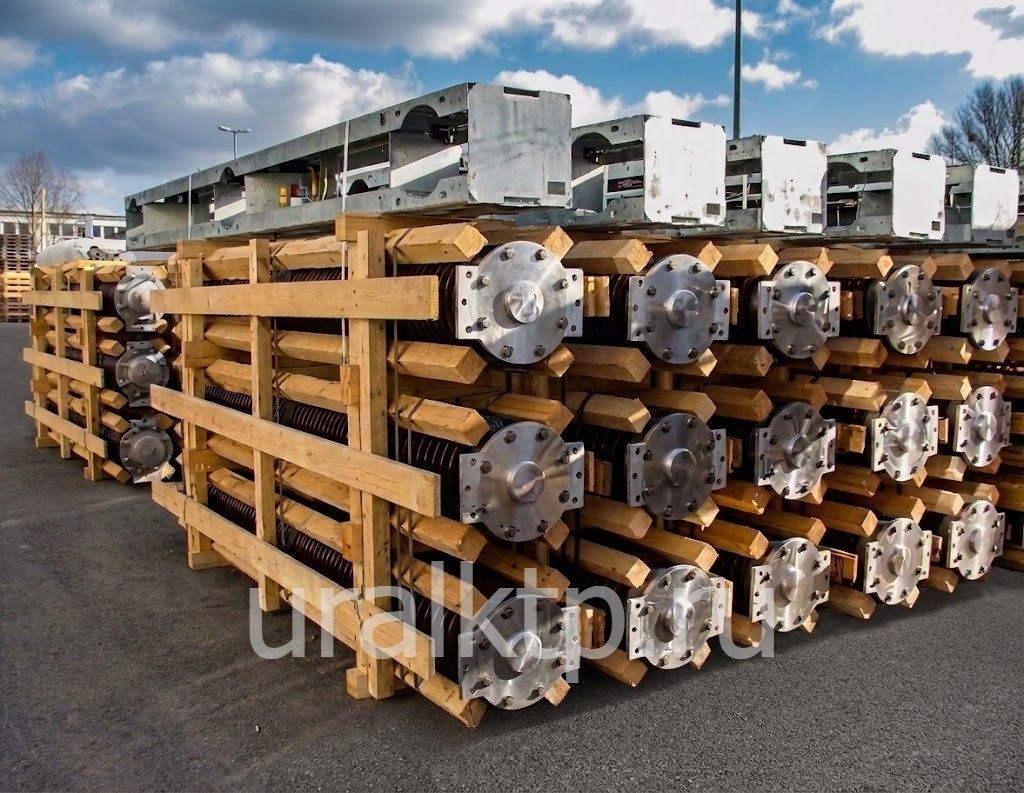

Для компактной и безопасной логистики узлы аппарата поставляются комплектно в жесткой заводской таре:

Принцип работы и особенности привода

Физический элегазовый выключатель принцип основывается на уникальных дугогасящих и диэлектрических свойствах элегаза SF₆. Автокомпрессионная работа элегазового выключателя сопровождается направленным продольным дутьем газа через сопло в момент размыкания контактов, что позволяет ликвидировать электрическую дугу за доли периода промышленной частоты без перенапряжений. В нормальном режиме аппарат функционирует и эффективно коммутирует цепи как надежный элегазовый выключатель нагрузки.

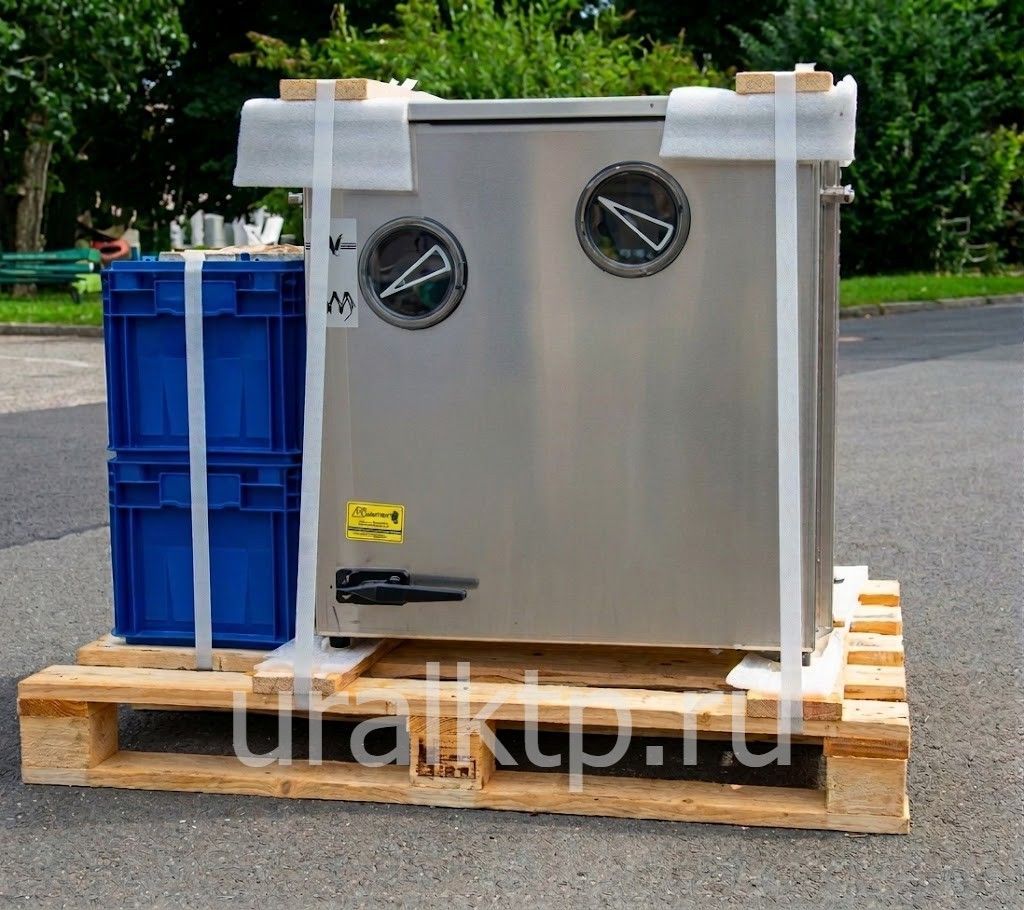

Надежность коммутации напрямую определяют силовые приводы элегазовых выключателей. Модель оснащена унифицированным механизмом FK3:

• Пружинный приводной механизм FK3, включающий в себя независимые пружины включения и отключения, обеспечивает высочайшую надежность срабатывания независимо от стабильности оперативного питания;
• Прямое соединение пружинного приводного механизма с соединительной тягой гарантирует передачу усилия без люфтов и ускоряет сборку на площадке.

Преимущества выключателя

• Аналогичная дугогасительная камера для всей линейки выключателей: единая конструкция дугогасительного модуля снижает номенклатуру ЗИП и упрощает обучение персонала;

• Высокая механическая прочность и низкая вероятность повторного пробоя: полное соответствие стандарту IEC 62271-100 по классам M2 (повышенный механический ресурс до 10 000 циклов без регулировки) и C2 (минимальная вероятность повторных зажиганий при отключении емкостных токов);

• Герметичность и безопасность: минимальный уровень утечки элегаза (менее 0,5% в год), контроль давления через двухступенчатые термокомпенсированные сигнализаторы плотности.

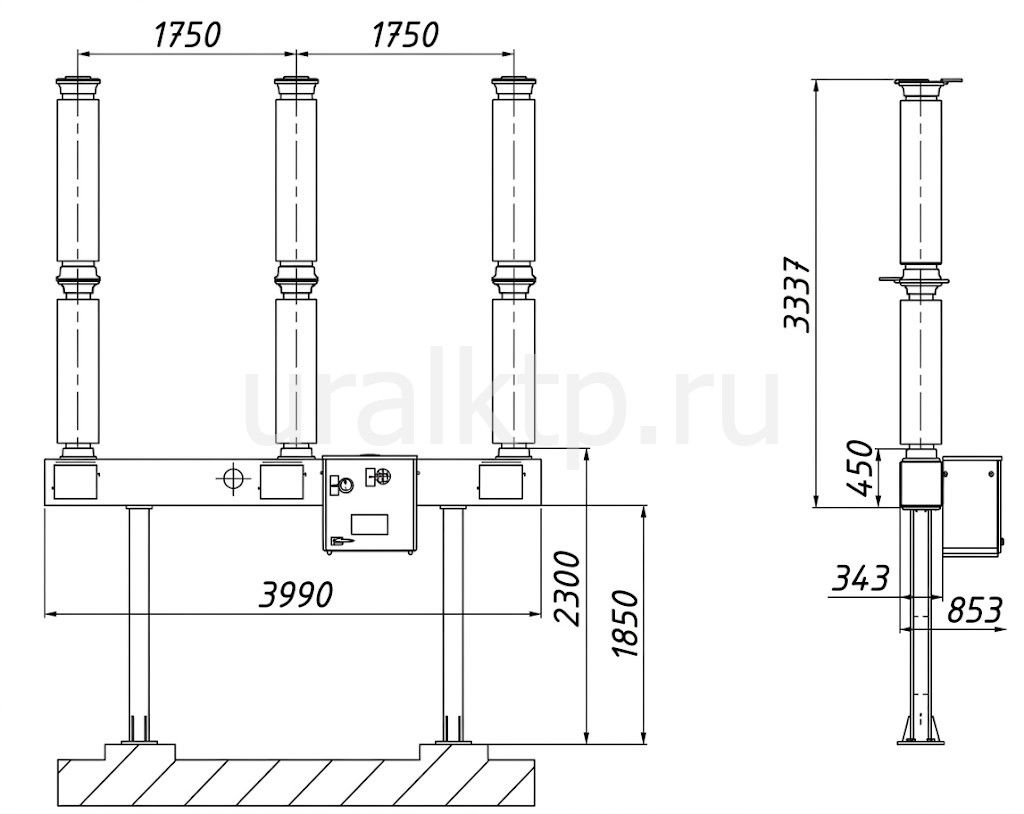

Габаритные и установочные размеры

Межосевое расстояние между фазами: 1750 мм

Габаритная ширина опорной балки: 3990 мм

Высота до уровня балки: 2300 мм

Высота опорных стоек: 1850 мм

Общая высота полюса над балкой: 3337 мм

Монтаж, ввод в эксплуатацию и сервис

Монтаж элегазовый выключатель: поставляется укрупненными узлами заводской готовности. Установка на типовые фундаменты и стыковка тяг привода занимают минимум времени.

Испытание элегазового выключателя: после сборки выполняются регламентные замеры сопротивления главных контактов, высоковольтные испытания изоляции, проверка времени разновременности замыкания/размыкания фаз и влажности элегаза.

Эксплуатация элегазового выключателя: благодаря необслуживаемым контактным группам и закрытому исполнению привода аппарат рассчитан на длительную безаварийную службу при температуре от -55 °C до +40 °C.

Замена элегазовых выключателей и модернизация: модель идеально подходит для реконструкции ОРУ 110 кВ взамен выработавших ресурс масляных и воздушных выключателей (серий ВМТ-110, У-110, ВВН).

Ремонт элегазового выключателя: межремонтный период составляет не менее 12–15 лет, а плановый ресурс до капитального осмотра — 25–30 лет.

Заказ и поставка

На выключатель элегазовые цена формируется индивидуально с учетом климатического исполнения (У1, ХЛ1), материала изоляторов (фарфор или кремнийорганический композит) и комплектации шкафа привода. Итоговая стоимость элегазовых выключателей рассчитывается по техническому опроснику с учетом сейсмостойкости и условий доставки до объекта. Для получения технико-коммерческого предложения направьте проектные требования оборудования.
