Трансформатор ТМН 2500/110 У1
Трансформатор ТМН 2500/110 У1
Серия
ТМН 2500Мощность
2500 кВАВид
силовойКоличество фаз
3Номинальное напряжение ВН
115 кВНоминальное напряжение НН
6,6 кВЦена
по запросуНаличие
в наличии
Отгрузку продукции осуществляем следующими способами:
- - самовывоз продукции Вашим транспортом непосредственно с нашего производства, расположенного в г. Екатеринбург;
- - доставка малогабаритной продукции транспортными компаниями Деловые линии, ПЭК, КИТ до терминала или «до дверей»;
- - доставка крупногабаритной продукции еврофурой целиком или частично (сборным грузом);
- - доставка в пределах Свердловской области крановым манипулятором с выгрузкой продукции на объекте.
Оплата и взаимодействие с нами:
- - перевод средств — принимаем денежные средства на расчетный счет компании посредством банковского перевода;
- - оплата частями — для запуска в производство продукции достаточно внести половину стоимости, оставшуюся часть оплаты сделаете по готовности;
- - закрывающие документы — при согласовании сделки заключаем договор, после отгрузки Вы получаете УПД на заказываемую продукцию;
- - ЭДО — подписать с нами документы можно не только на бумаге, но и с помощью ЭДО;
- - возврат НДС — если вы работаете по системе общего налогообложения, возвращайте НДС в размере 20%;
- - благонадежность — выбирая проверенного и надежного налогоплательщика, Вы проявляете должную осмотрительность.
Серия
ТМН 2500Мощность
2500 кВАВид
силовойКоличество фаз
3Сторона ВН
Класс напряжения ВН
110 кВНоминальное напряжение ВН
115 кВТок на ответвления ВН
12,6 АМетериал обмоток ВН
алюминийСторона НН
Класс напряжения НН
10 кВНоминальное напряжение НН
6,6 кВТок на ответвления НН
218,7 АМатериал обмоток НН
алюминийУстройство переключения ответвлений
РПНСхема и группа соединения обмоток
Ун/Д-11Способ охлаждения
маслянныйЧастота
50 ГцКлиматическое исполнение
У1Срок службы
25 летСтрана производства

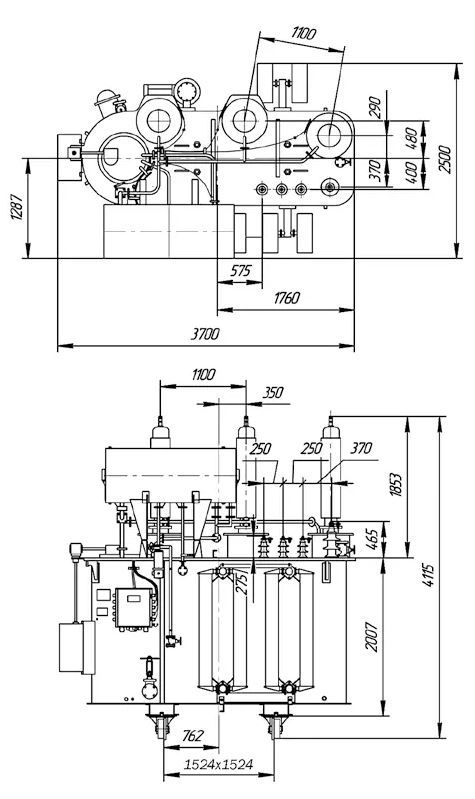

РоссияРазмеры трансформатора в собранном состоянии (ДхШхВ)
3,7х2,5х4,1 мМасса полная
13260 кгМасса масла
4870 кгМасса активной части
4600 кгТрансформатор ТМН 2500/110/10 У1
Описание
Настоящее изделие является трехфазным силовым трансформатором, необходимым для понижения электрической энергии в распределительных сетях частотой 50 Гц. Оборудование предназначено для эксплуатации на открытом воздухе в составе трансформаторной подстанции классом напряжения 110 кВ
Расшифровка ТМН 2500/110 на примере марки ТМН-2500/110/10 У1
Т - трансформатор
М - масляное охлаждение с естественной циркуляцией
Н - регулировка напряжения под нагрузкой
2500 - мощность, кВА
110 - класс напряжения стороны высокого напряжения, кВ
10 - класс напряжения стороны низкого напряжения, кВ
У1 - климатическое исполнение и категория размещения изделия согласно ГОСТ 15150
Конструкция
Трансформатор включает следующие основные элементы:
- активная часть (магнитопровод, обмотки, изоляционные материалы, ответвления напряжения);
- корпус трансформатора
- маслорасширительный бак
- устройство переключения РПН с внешним приводом МЗ-4
- приборы контрольно-измерительной, защитной и сигнальной защиты
Климатические условия эксплуатации оборудования
- уровень высоты - до 1000 метров над уровнем моря;
- температура окружающей среды - от -45°С до +40°С для трансформаторов, предназначенных для умеренного климата (исполнение «У» согласно ГОСТ 15150-69);
- относительная влажность воздуха - максимум 80% при температуре 25°С.
Трансформаторы не предназначены для эксплуатации в следующих условиях:
- в взрывоопасных или агрессивных средах (включая высококонцентрированные газы, пары, пыль и др.);
- при воздействии вибраций и механических ударов;
- при частых переключениях питания.
Характеристики ТМН 2500/110
- мощность - 2500 kVA
- напряжение ВН - 115000 V
- напряжение НН - 6600 V
- ток ВН - 12,6 A
- ток НН - 218,7 A
- Схема и группа соединения обмоток - Yn/D-11
Комплектация
- трансформатор - 1 шт
- устройство РПН с приводом МЗ-4 (смонтировано на изделии) - 1 комплект
- вводы высоковольтные (поставляются отдельным местом) - 1 комплект
- радиаторы охлаждения (поставляются отдельным местом) - 1 комплект
- расширительный бак (поставляются отдельным местом) - 1 шт
- масло трансформаторное ГК (залито в изделие) - согласно комплектации
- масло трансформаторное ГК доливочное (поставляется отдельным местом) - согласно комплектации
- приборы КИП (смонтированы на изделии) - 1 комплект
- паспорт оборудования - 1 экземпляр
- протокол испытаний - 1 экземпляр
- инструкция по эксплуатации - 1 экземпляр
Цена ТМН 2500/110 У1
Стоимость изделия зависит от комплектации и наличия дополнительного сопутствующего оборудования. Для того, чтобы купить ТМН 2500/110, необходимо оставить заявку на сайте. Наши специалисты свяжутся с Вами для уточнения технических деталей (при их необходимости) и предложат наиболее удобные и выгодные условия приобретения оборудования.
