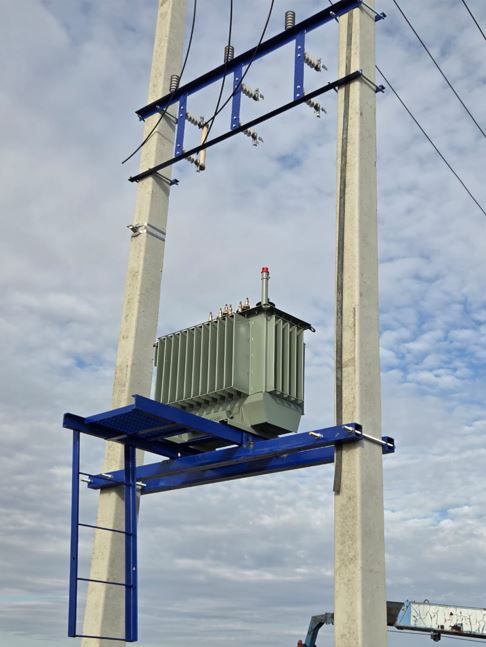

Подстанция трансформаторная стобовая СТП 160 кВА 6(10)/0,4 кВ предназначена для установки на двух столбах. Она принимает электрическое напряжение 6-10 кВ и преобразует его в электрическую энергию с выходным напряжением 0,4 кВ.

Условия эксплуатации

• допустимый диапазон температуры воздуха составляет от -45 до 40 градусов Цельсия;
• высота установки не должна превышать 1000 метров над уровнем моря;
• окружающая среда должна быть свободной от вибраций и не должна содержать взрывоопасных или токсичных газов и пыли.

Габаритный чертеж

Из чего состоит СТП?

• траверса под предохранители,
• три предохранителя,
• три ограничителя напряжений,
• траверса для трансформатора,
• траверса приёмная ВН,

Приемущества

Преимущества оборудования заключаются в наличии механических и электрических блокировок для безопасности обслуживающего персонала, использовании автоматических отключателей для линий, эффективном учете электроэнергии и наличию защитных систем от перенапряжений и перегрузок.

Упаковка, транспортирование, хранение

Подстанция СТП отгружается в отдельных упаковках либо на поддонах упаковано в стрейч-пленку (по согласованию с Заказчиком).

Транспортировка может производиться любым видом транспорта с соблюдением всех предосторожностей при перевозке бьющихся грузов во время транспортирования.

При транспортировании и погрузо-разгрузочных работах нельзя допускать сильных толчков, кантовки, ударов и т.п.

Такие подстанции могут транспортироваться железнодорожным или автомобильным транспортом. При этом они должны быть надежно закреплены для предохранения от смещения.

Если транспортировка оборудования проводится автомобильным транспортом, то должен соблюдаться следующий скоростной режим:

по асфальтированным дорогам:

• до 1000 км до 70 км/час;
• до 3000 кг до 60 км/час;
• свыше 3000 км 50 км/час;

по грунтовым дорогам до 20 км/час.

Рекомендации по консервации

Перед отправкой потребителю с предприятия-изготовителя все неокрашенные детали подстанции подвергаются консервации в соответствии с ГОСТ 9.014, вариант защиты В3-4.

Перед началом эксплуатации СТП необходимо расконсервировать, соблюдая следующий порядок:

• очистить подстанцию от пыли и грязи;
• снять смазку с законсервированных поверхностей;
• проверить, не ослаблен ли крепеж после транспортирования (наличие трещин и сколов более 1 см2 не допускается);
• тщательно протереть поверхности изоляторов ветошью, смоченной в бензине.

Если подстанция СТП хранится более шести месяцев, ее необходимо переконсервировать. В качестве консервирующей смазки рекомендуется применять технический вазелин по ГОСТ 728.

Требования безопасности

Подстанция СТП относится к электроустановкам напряжением выше 1000 В. При обслуживании СТП необходимо соблюдать действующие «Правила устройства электроустановок», «Правила техники безопасности при эксплуатации электроустановок», «Правила технической эксплуатации электрических станций и сетей».

При выполнении монтажных работ необходимо соблюдать требования безопасности по подъему аппаратуры и ее монтажу на высоте. Монтажные и такелажные работы необходимо производить подъемным механизмом.

Конструкция СТП должна быть надежно заземлена. Проводить эксплуатацию без защитного заземления категорически запрещается!

Все ремонтные работы на подстанции производить только со снятием напряжения и подготовкой рабочего места.

Подготовка изделия к использованию и включение в сеть

Перед включением СТП в сеть необходимо:

1. Проверить правильность подключения низковольтных линий к выводам согласно схеме
2. Проверить наличие и техническое состояние заземления
3. Монтаж следует производить исключительно монтажными организациями, имеющими соответствующую квалификацию и разрешающую документацию.
4. Перед вводом в эксплуатацию необходимо провести лабораторные испытания оборудования с последующим получением протокола испытаний. Без протокола испытания претензии по рекламациям не принимаются.
5. Перед вводом в эксплуатацию установить патроны предохранителей
6. Первое включение СТП разрешается производить после приемки подстанции СТП эксплуатирующей организацией и после получения сообщения производителей работ о полном окончании работ, выполнения требований «Правил устройства электроустановок» , «Правил техники безопасности при эксплуатации электроустановок», требований «Руководства по эксплуатации подстанций».

Последовательность операций при включении СТП в сеть высшего напряжения:

1. Установить патроны предохранителей
2. Снять заземление с токоведущих частей
3. Подать напряжение 6кВ или 10 кВ (в зависимости от приходящего напряжения), включив разъединитель
4. Проверить напряжение всех фаз
5. Проверить правильность чередования фаз
6. Включить вводный рубильник или автоматический выключатель РУНН
7. Поочередно включить рубильники или автоматические выключатели отходящих линий
8. Проверить распределение нагрузки на фазах линий

Указания по эксплуатации

Техническое обслуживание СТП производится в соответствии с существующими «Правилами технической эксплуатации электроустановок электрических станций и сетей», «Правилами техники безопасности при эксплуатации электроустановок», «Нормами испытаний электрического оборудования».

Подстанции СТП подвергаются периодическому техническому обслуживанию, включающему в себя осмотр:

• шкафа РУНН, замков, внутренней аппаратуры
• изоляции аппаратуры и проводов
• контактных соединений
• всех покрытий
• заземления
• высоковольтной аппаратуры и силового трансформатора согласно их инструкциям по эксплуатации

Приемущества

Преимущества оборудования заключаются в наличии механических и электрических блокировок для безопасности обслуживающего персонала, использовании автоматических отключателей для линий, эффективном учете электроэнергии и наличию защитных систем от перенапряжений и перегрузок.

Маркировка подстанций

Каждая подстанция СТП имеет паспортную табличку по ГОСТ 12969 со стойкой маркировкой, расположенную на двери РУНН и имеет:

• наименования предприятия-изготовителя;
• условного обозначения СТП;
• заводского номера;
• напряжения в киловольтах со стороны ВН и НН;
• даты изготовления (год);
• обозначения настоящих технических условий.

На каждой дверце с наружной стороны размещён предупреждающий знак типа «Молния».
