Типы измерительных трансформаторов
В данной статье рассматриваются трансформаторы тока и напряжения, используемые в электроэнергетических системах с частотой до 60 Гц. Описывается их важная роль в обеспечении безопасности работников и подключении измерительных устройств и систем автоматического управления. Статья классифицирует измерительные трансформаторы по различным признакам, таким как измеряемый параметр, диапазон изменения, способ установки и тип диэлектрика. Основное внимание уделяется трем основным группам трансформаторов: напряжения, тока и постоянного тока, а также их устройству и функциональным возможностям. Подробно рассматриваются конструкции и применения каждого типа трансформаторов, что помогает понять их значимость в современных электроэнергетических системах.
Какие типы измерительных трансформаторов бывают?
Виды измерительных трансформаторов
В электроэнергетических системах с частотой до 60 Гц для мониторинга и настройки характеристик тока или напряжения используются особые приборы — трансформаторы тока и напряжения. Они играют важную роль в обеспечении безопасности работников, обслуживающих сети, а также дают возможность подключать различные измерительные устройства, защитные механизмы и системы автоматического управления.
Классификация измерительных трансформаторов
Трансформаторы, предназначенные для измерения, можно разделить на несколько групп по различным признакам:
- По измеряемому параметру: напряжение, ток или постоянный ток.
- По диапазону изменения параметров: одно- или многодиапазонные.
- По способу установки: внешние, внутренние, накладные, стационарные или мобильные.
- По типу диэлектрика: масло, воздух или газ.
В зависимости от того, какие параметры измеряются, трансформаторы можно разделить на три основные группы:
- Трансформаторы напряжения.
- Трансформаторы тока.
- Трансформаторы постоянного тока.

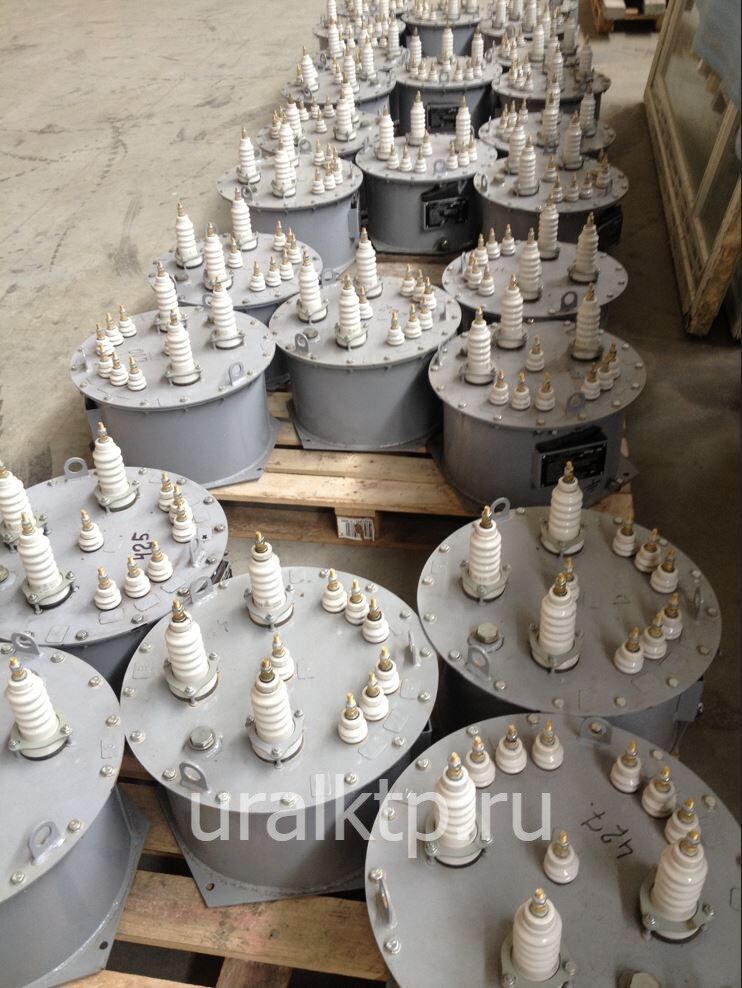

Типы измерительных трансформаторов напряжения
Трансформаторы напряжения предназначены для преобразования напряжения первичной цепи в электрический ток. Они выполняют функцию защиты оборудования от перегрузок и обеспечивают безопасность персонала, работающего с ним. Кроме того, они поддерживают работу оперативных цепей.
Устройство таких трансформаторов схоже с конструкцией понижающего силового трансформатора. Они могут быть ёмкостными, заземляемыми или незаземляемыми, двух- или трёхобмоточными, а также каскадными.
Поскольку трансформатору напряжения не требуется передавать энергию, он функционирует в режиме без нагрузки.

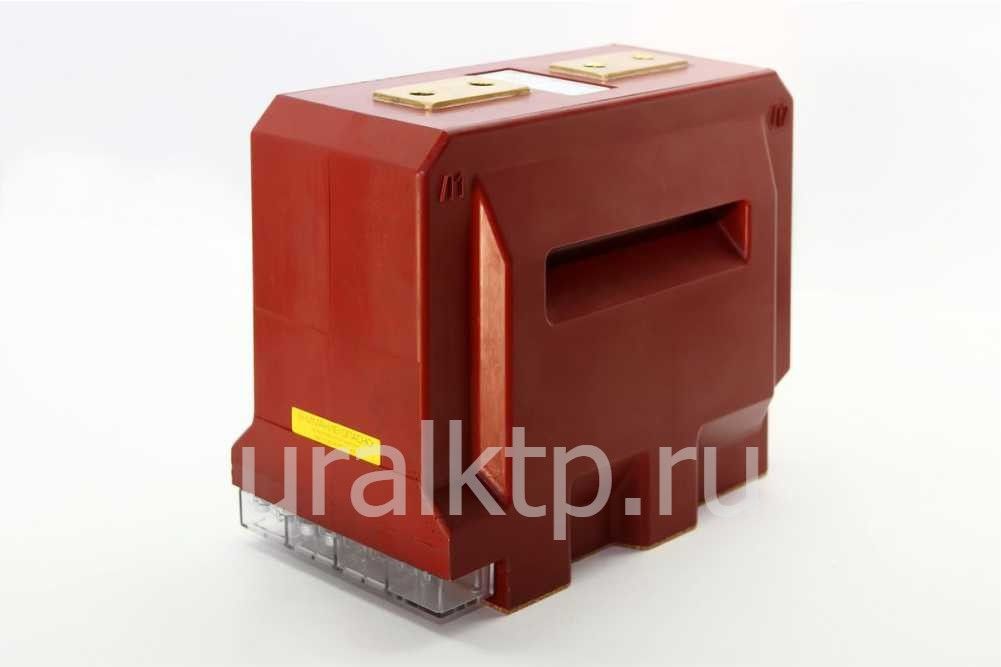

Типы измерительных трансформаторов тока
Трансформаторы тока служат для того, чтобы понижать или повышать силу тока до нужного уровня. Они активно используются в защитных реле и в первичных сетях электростанций.
В подобных устройствах первичная обмотка служит для приёма тока, а вторичная — для подключения контрольно-измерительных приборов и элементов автоматики. Кроме того, трансформаторы тока нередко применяются для подключения счётчиков электроэнергии.
В зависимости от устройства первичной обмотки, трансформаторы тока можно разделить на три типа: катушечные, стержневые и шинные.
- В зависимости от напряжения, на которое они рассчитаны, трансформаторы тока можно разделить на две группы: устройства, работающие при напряжении выше или ниже 1000 вольт.
- Трансформаторы тока, предназначенные для работы с постоянным током, по своей конструкции схожи с магнитными усилителями. Они включают в себя ферромагнитный сердечник и обмотки, предназначенные для работы с переменным и постоянным током. Эти устройства широко применяются для контроля параметров в высоковольтных электрических сетях.
