Пружинный привод ПП-67: Конструкция, Принцип Работы и Преимущества

Описание привода ПП-67

Эти устройства широко применяются в электрических сетях для обеспечения стабильной и безопасной коммутации. Привод ПП-67 — это сложное механическое устройство, которое гарантирует надёжную работу выключателя в различных условиях эксплуатации. Привод работает с различными типами выключателей, при этом максимальный статический момент на валу не должен превышать определённое значение — 400 Дж, а работа на короткое замыкание не больше 250 Дж.

В исходном состоянии пружины привода находятся в состоянии сильного натяжения. Однако к моменту завершения процесса включения выключателя их энергия уменьшается. В этот момент сопротивление активации увеличивается, и сила пружин может оказаться недостаточной для успешного включения выключателя. В то же время, когда пружины перестают оказывать сопротивление в конце цикла включения, их функцию выполняет груз, который благодаря своей кинетической энергии помогает завершить процесс включения.

Конструкция ПП-67

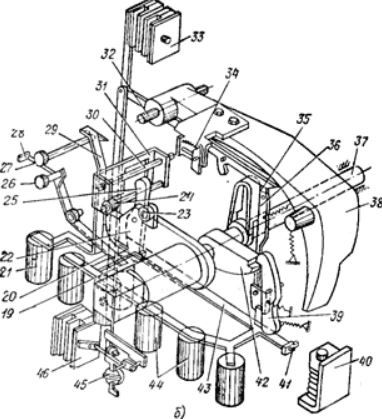

На изображении демонстрируется конструкция привода модели ПП-67: а) внешний вид; б) кинематика работы.

Техническое описание грузового привода ПП-67

Привод состоит из сварной металлической оболочки (14), внутри которой установлены подшипники в съемных стенках для поддержки вращающегося вала привода. Вал, оснащенный жестко закрепленным рычагом (42) и выходящий через заднюю часть корпуса, соединяется с валом выключателя посредством шарнирной муфты или рычажной передачи.

Основные элементы:

• На валу вращается заводящая система, включающая ролик (23), защелку (25) и рычаг (22);
• К четырехгранной ступице этого рычага крепится траверса с грузом (12), соединенная через трехрычажную передачу (5) с пружинами включения (10). Грузовая система защищена кожухом.

Запуск и натяжение пружин:

• Электродвигатель типа МУН 18, работающий под напряжениями 110/220 В и мощностью в диапазоне от 80 до 100 Вт, через редуктор (3) обеспечивает натяжение пружин;
• Автоматическое включение питания двигателя происходит при активации выключателя; после завершения процесса — автоматическое отключение. Подготовка к запуску занимает 25–30 секунд;
• Предусмотрен ручной пуск с использованием съемной рукоятки (1).

Автоматизация и безопасность:

• Установлены вспомогательные контакты КСА для управления и сигнализации, включая аварийный БКА при активации защитных элементов;
• Механическая блокировка предотвращает включение вхолостую.

Процесс запуска/остановки:

Взвод: против часовой стрелки поворачивается траверса с грузом, растягивая пружины до фиксации рычага (22) роликом запорно-пускового механизма;

Включение:

• Ручное — нажатием кнопки «ВКЛ» (27);
• Дистанционное — электромагнитом (21), освобождающим рычаг и запускающим его под действием пружин по часовой стрелке;

Отключение:

• Ручной способ: нажатием кнопки «Откл» (26);
• Дистанционно — электромагнитом (19) или защитным устройством, приводящим к освобождению рычага вала и отключению выключателя.

Автоматическое повторное включение:

• Присутствует опция АПВ с заданной временной паузой;
• После определенного интервала времени электромагнит включает цепь, позволяя автоматически восстановить работу при отключении из-за защитных устройств.

Привод ПП-67 принцип работы

Прибор даёт возможность контролировать работу выключателей как с помощью физического воздействия, так и дистанционно. Кроме того, он обеспечивает автоматическое повторное включение (АПВ) и автоматическое включение резерва (АВР).

Автоматическое повторное включение (АПВ) может быть реализовано с временной задержкой, что в определённых ситуациях даёт возможность осуществить избирательное действие без применения специализированных реле. Благодаря качественным пружинам и точному механизму, привод обеспечивает быстрое срабатывание выключателя.

Время срабатывания для выключателей типов ВМГ и ВМП составляет от 0,25 до 0,3 секунды, а время отключения (собственное) — от 0,10 до 0,11 секунды. Период времени, который требуется для автоматического повторного включения после команды на отключение и до момента, когда контакты выключателя снова замкнутся, составляет от 0,3 до 0,5 секунды.

Время, через которое происходит автоматическое повторное включение, можно регулировать в диапазоне от 0,5 до 2 секунд. Время выдержки обеспечивается благодаря работе часового механизма. На оси механизма расположен подвижный контакт, а на корпусе — неподвижные контакты. Перемещая устройство автоматического повторного включения относительно корпуса привода, можно регулировать время выдержки.

Устройство может взаимодействовать с выключателями, имеющими металлокерамические контакты, при токах короткого замыкания до 20 кА. В состав привода входят два электромагнитных механизма, предназначенных для включения и выключения, а также не более пяти компонентов, которые обеспечивают аварийное выключение.

Применение и преимущества

Привод выключателя ПП-67 находит широкое применение в различных областях, где необходима надежная и быстрая коммутация электрических цепей. Он используется в подстанциях, распределительных устройствах и на промышленных предприятиях, где важна автоматизация процессов и обеспечение безопасности.

Преимущества привода ПП-67:

• Высокая скорость срабатывания: Благодаря быстрому механизму, время отклика привода минимально, что позволяет быстро реагировать на изменения в сети.
• Надежность: Устройство способно работать в сложных условиях, обеспечивая защиту от коротких замыканий и других аварийных ситуаций.
• Автоматизация процессов: Возможность дистанционного управления и автоматического повторного включения значительно упрощает эксплуатацию электрических систем.
• Регулируемая задержка: Возможность настройки времени выдержки позволяет адаптировать устройство под конкретные условия эксплуатации.
• Совместимость: Привод может работать с различными типами выключателей, что делает его универсальным решением для многих задач.

Эти характеристики делают привод ПП-67 незаменимым инструментом для обеспечения надежности и безопасности электрических систем.

Монтаж и эксплуатация

Монтаж и эксплуатация пружинного привода ПП-67 требуют внимательного подхода и соблюдения определённых рекомендаций. Правильная установка и настройка устройства обеспечат его эффективную работу и долговечность.

Монтаж:

• Подготовка места установки: Убедитесь, что место, где будет установлен привод, соответствует требованиям по вентиляции и доступу для обслуживания. Оно должно быть защищено от влаги и механических повреждений.

• Электрические подключения: Подключите привод к электрической сети в соответствии с электрической схемой, указанной в технической документации. Обратите внимание на правильность подключения фаз и нуля.

• Крепление устройства: Закрепите привод на монтажной панели или в шкафу с помощью крепёжных элементов. Убедитесь, что он надежно зафиксирован и не подвержен вибрациям.
• Настройка: Настройте время задержки и другие параметры в соответствии с требованиями эксплуатации. Это можно сделать с помощью регуляторов, расположенных на корпусе устройства.

Эксплуатация:

• Регулярное обслуживание: Проводите периодические проверки состояния привода, включая осмотр механических и электрических соединений. Убедитесь, что все элементы работают правильно.
• Тестирование: Регулярно проводите тестирование устройства, чтобы убедиться в его исправности. Это может включать в себя проверку времени срабатывания и автоматического повторного включения.
• Устранение неисправностей: В случае возникновения проблем, таких как неправильное срабатывание или отсутствие реакции, обратитесь к технической документации для диагностики и устранения неисправностей.
• Соблюдение этих рекомендаций поможет обеспечить надежную и безопасную работу привода ПП-67 на протяжении всего срока его эксплуатации.

Безопасность и защита

При эксплуатации пружинного привода ПП-67 важным аспектом является обеспечение безопасности. Следование определённым мерам предосторожности и использование защитных механизмов помогут предотвратить аварийные ситуации и продлить срок службы устройства.

Меры безопасности:

• Электробезопасность: Перед проведением любых работ с приводом отключите его от сети. Используйте индивидуальные средства защиты, такие как перчатки и защитные очки, чтобы минимизировать риск поражения электрическим током.
• Защитные устройства: Убедитесь, что привод оснащён необходимыми защитными механизмами, такими как автоматические выключатели и предохранители. Они помогут предотвратить повреждения устройства в случае перегрузок или коротких замыканий.
• Мониторинг состояния: Установите системы мониторинга, которые будут отслеживать параметры работы привода, такие как температура и ток. Это поможет своевременно выявлять отклонения и предотвращать аварии.
• Обучение персонала: Обеспечьте обучение сотрудников, работающих с приводом, по вопросам его эксплуатации и безопасности. Знание правил работы с устройством поможет избежать ошибок и повысит общую безопасность.
• План действий при аварии: Разработайте и внедрите план действий на случай аварийной ситуации. Все сотрудники должны быть ознакомлены с этим планом и знать, как действовать в экстренных случаях.

Следуя этим рекомендациям, вы сможете значительно повысить уровень безопасности при эксплуатации пружинного привода ПП-67 и защитить как оборудование, так и персонал.

Заключение

Пружинный привод ПП-67 представляет собой высокоэффективное и надежное решение для управления масляными выключателями в электрических сетях. Его продуманная конструкция и автоматизированные функции обеспечивают быструю и безопасную коммутацию, что особенно важно в условиях сложной эксплуатации. Привод демонстрирует превосходные характеристики, включая высокую скорость срабатывания и возможность дистанционного управления, что делает его незаменимым инструментом в системах автоматизации и защиты.

Кроме того, соблюдение рекомендаций по монтажу, эксплуатации и безопасности значительно повышает надежность работы устройства и защищает как оборудование, так и персонал. В условиях современного электроснабжения, где надежность и безопасность имеют первостепенное значение, привод ПП-67 становится важным элементом для обеспечения эффективного функционирования электрических систем. Таким образом, его применение в подстанциях, распределительных устройствах и на промышленных предприятиях подтверждает его универсальность и необходимость в современном энергетическом секторе.
