Подключение трансформатора

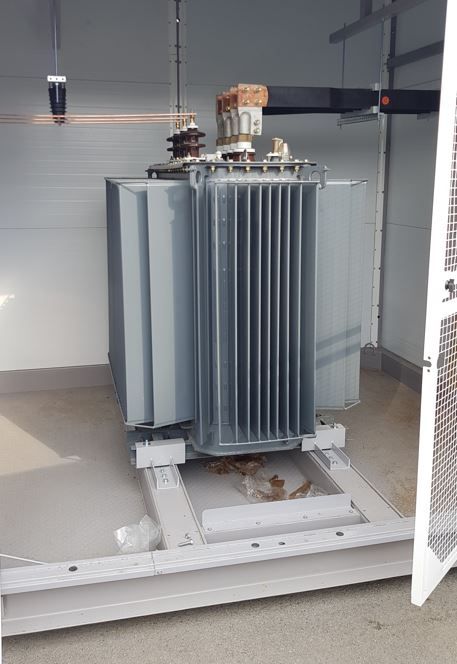

Монтаж масляного трансформатора на опоре задача, требующая высокой точности и соблюдения всех мер безопасности. Процесс начинается с надежного крепления трансформатора к опоре. Здесь важно использовать специализированные кронштейны, предназначенные для конкретной модели трансформатора и типа опоры. Выбор крепежных элементов должен учитывать не только вес трансформатора, но и возможные динамические нагрузки ветер, вибрации и температурные колебания. Неправильно подобранные крепления могут привести к ослаблению конструкции, повреждению трансформатора или даже его падению. Кронштейны должны быть тщательно затянуты, используя динамометрический ключ для обеспечения оптимального усилия затяжки. После надежного крепления трансформатора к опоре приступают к электрическим подключениям.

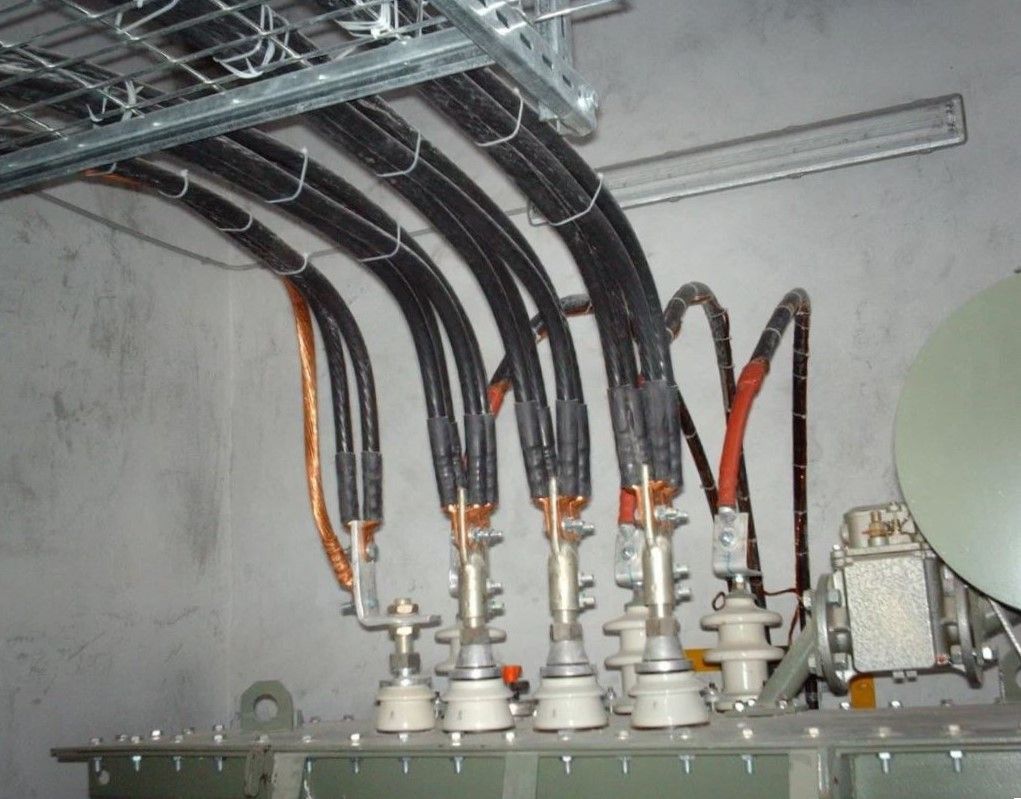

Подключение высоковольтных входных кабелей требует особой внимательности. Перед подключением необходимо убедиться в отсутствии напряжения на шинах трансформатора и кабелях. Для этого используется проверенное оборудование высоковольтные вольтметры и индикаторы напряжения. Кроме того, необходимо тщательно проверить маркировку кабелей и шин трансформатора, чтобы гарантировать правильную фазировку. Любое нарушение фазировки может привести к серьезным повреждениям трансформатора и связанного с ним оборудования. Для подключения обычно используются специальные кабельные наконечники, подбираемые в зависимости от сечения кабеля и типа шин. Зажимные соединения должны быть надежными и обеспечивать низкое переходное сопротивление. Обязательно проверяется отсутствие слабых контактов и подгораний.

Аналогичный подход применяется к подключению низковольтных выходных кабелей. Здесь также важна правильная полярность и надежность соединений. После подключения всех кабелей проводится визуальный осмотр всех соединений на предмет повреждений изоляции, подгораний или неплотных контактов. Любые обнаруженные дефекты должны быть немедленно устранены. Следующий этап измерение сопротивления изоляции. Это делается с помощью мегомметра, и результаты должны соответствовать заводским спецификациям трансформатора. Низкое сопротивление изоляции указывает на возможные повреждения внутри трансформатора или в его соединениях, что требует более детальной проверки и, возможно, ремонта.

Завершающий этап тестовый запуск трансформатора. Этот этап проводится под контролем квалифицированного персонала и включает в себя постепенное повышение напряжения на трансформаторе с одновременным мониторингом температуры масла и тока. Если во время тестового запуска обнаруживаются какие-либо аномалии, трансформатор должен быть отключен, и следует провести тщательное исследование причин неполадок. Только после успешного прохождения тестового запуска трансформатор может быть введен в эксплуатацию. Весь процесс монтажа и тестирования должен быть задокументирован, включая фотографии всех этапов, результаты измерений и подписи ответственных лиц. Это гарантирует безопасность и надежность работы трансформатора в течение всего срока его эксплуатации. Кроме того, важно помнить о регулярном техническом обслуживании трансформатора, включающем в себя проверку уровня масла, состояния изоляции и других важных параметров.
