Элегазовые выключатели

Элегазовые выключатели

Выключатели, заполненные элегазом, — это ключевые элементы современных электросетей. Они применяются для контроля высоковольтных линий электропередачи и обеспечивают эффективное гашение дуги в среде, называемой элегазом. Эти устройства играют важную роль в обеспечении быстрого управления и безопасности электроснабжения, особенно в чрезвычайных ситуациях.

Конструкция и виды

Выключатели, работающие на элегазе, имеют много общего с масляными, но их главное отличие заключается в том, что они используют разные среды для гашения дуги.

В масляных выключателях для гашения дуги используется масло, а в элегазовых — газовые смеси, содержащие серу. Масляные выключатели требуют регулярного обслуживания, включая замену масла и чистку контактов. В то же время элегазовые выключатели более удобны в эксплуатации, поскольку газовые смеси не нужно менять, и они минимально влияют на механические элементы конструкции.

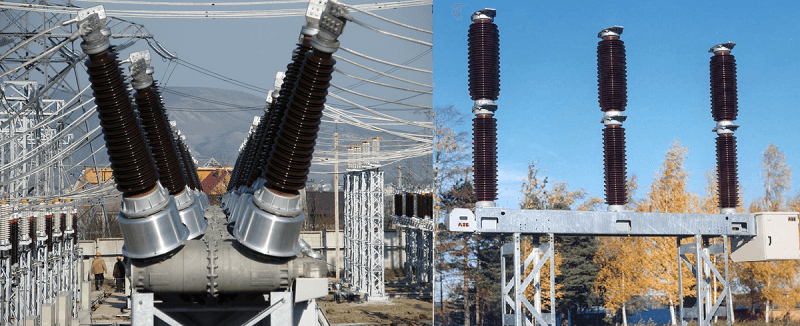

В зависимости от конструкции, элегазовые выключатели можно разделить на два основных типа:

• Колонковые выключатели:

Эти устройства предназначены для работы с одной фазой и используются в сетях с напряжением 220 кВ. Они состоят из двух частей: контактной и дугогасительной, которые находятся в элегазе. Выключатели могут управляться как вручную, так и дистанционно.

• Баковые выключатели:

Это более компактные модели, которые могут работать с несколькими фазами и имеют встроенные приводы. Они позволяют точно контролировать напряжение, а наличие трансформатора тока обеспечивает способность выдерживать значительные нагрузки.

Выключатели, использующие элегаз, также можно разделить на группы в зависимости от того, как в них гасится электрическая дуга.

Среди них:

• Автокомпрессионные выключатели. В таких устройствах гашение дуги происходит за счёт увеличения давления элегаза.
• Вращающие выключатели. В них дуга гасится благодаря центробежной силе, возникающей при вращении элегаза вокруг дуги.
• Выключатели с продольным дутьём. В таких устройствах элегаз направляется вдоль дуги, что способствует отводу тепла и гашению дуги.
• Выключатели с продольным дутьём и дополнительным разогревом. В таких устройствах элегаз предварительно нагревается перед подачей, что значительно усиливает процесс гашения дуги.

Принцип работы элегазового выключателя

Принцип работы элегазового выключателя довольно прост:

• Поступает сигнал на отключение.
• Контакты размыкаются, образуя дугу.
• Повышенное давление внутри устройства способствует разложению газа, который эффективно гасит дугу.
• При низком давлении может использоваться дополнительное оборудование для создания необходимого газового потока. Для выравнивания тока применяется шунтирование.

Особенности баковых моделей

Модели, предназначенные для размещения в баках, оснащены трансформаторами и приводами. Это позволяет контролировать подачу и отключение электроэнергии, а также при необходимости поддерживать дугу.

Приводы могут быть двух типов:

• пружинные: Работа привода осуществляется исключительно за счёт механических механизмов. Пружина фиксируется в определённом положении до того момента, пока не будет активирован специальный рычаг.
• пружинно-гидравлические:Эти модели оснащены гидравлической системой, что делает их более эффективными благодаря автоматической регулировке положения фиксатора.

Преимущества и недостатки

Преимущества элегазовых выключателей:

• Универсальность. Могут использоваться в электрических сетях с различным напряжением.
• Скорость. Быстро реагируют на возникновение дуги, обеспечивая мгновенное отключение в случае аварии.
• Надежность. Способны работать в условиях повышенной опасности, устойчивы к вибрациям. Контакты изнашиваются незначительно, а газовые смеси не требуют замены.
• Стойкость. Нуждаются в минимальном техническом обслуживании, а внешняя оболочка обеспечивает надёжную защиту от внешних воздействий.
• Эффективность. Могут применяться как в сетях переменного, так и постоянного тока высокого напряжения, в отличие от вакуумных выключателей.

Слабые стороны:

• Стоимость: Изготовление элегазовых выключателей требует существенных вложений. Кроме того, высокая цена элегаза также оказывает влияние на стоимость продукции.
• Сложность монтажа: Установка требует создания особой основы.
• Температурные ограничения: Некоторые модели не могут работать при низких температурах.
• Особые требования к обслуживанию: Для обслуживания и ремонта требуется специальное оборудование и квалифицированный персонал.

Экологические аспекты

Современные технологии в области элегазовых выключателей также учитывают вопросы экологии.

Газ SF6 (шестифтористая сера), который традиционно используется в этих устройствах, обладает высокой способностью вызывать парниковый эффект, что вызывает опасения в сфере экологии.

В ответ на эти проблемы инженеры разрабатывают альтернативные решения, которые будут более экологичными и иметь меньший углеродный след.

Исследования направлены на создание новых газовых смесей, которые сохранят все преимущества элегазовых выключателей, но при этом будут более безопасны для окружающей среды.

Перспективы использования

В условиях развития технологий и повышения стандартов безопасности и надёжности в сфере энергетики, роль элегазовых выключателей становится всё более значимой.

С появлением интеллектуальных сетей и активным внедрением возобновляемых источников энергии, возникает необходимость в передовых технологиях, способных обеспечить стабильную работу энергосистем. Элегазовые выключатели, демонстрируя высокую эффективность и надёжность, становятся оптимальным решением для этих задач.

В перспективе мы можем рассчитывать на прогресс в технологиях, связанных с элегазовыми выключателями. Это включает в себя:

• Интеллектуальные системы мониторинга. Они позволят автоматизировать процессы контроля состояния оборудования и прогнозировать возможные неисправности.
• Инновационные материалы. Применение новых композитных и полимерных материалов может снизить вес и улучшить эксплуатационные характеристики.
• Системы защиты от утечек. Разработка более эффективных систем минимизирует риск утечек газа и повышает общую безопасность.

Следовательно, выключатели с элегазовой изоляцией продолжают играть ключевую роль в поддержании стабильности и надёжности электрических сетей, и их значимость будет только увеличиваться в контексте растущего потребления электроэнергии и усиления экологической ответственности.
